Výroba motoru Felgiebel 14,3 cm3 zachycená na fotografiích.
Na letošním setkání sběratelů motorů v Benešově mě příjemně překvapil kolega Martin Kusý z Prahy, který přivezl kromě motorů také svoji obrazovou publikaci z fotkami, které pořídil v průběhu stavby repliky motoru Felgiebel 14,3 cm3. Jelikož tento materiál zaujal i ostatní kolegy, požádal jsem Martina, zdali by bylo možné, jako takový malý předvánoční dárek, poskytnout ji rovněž čtenářům webu KHMM.
Michal Sloup
Dejme tedy na úvod slovo tvůrci tohoto příspěvku:
Ucelený soubor fotografií z výroby Felgiebla vznikl letos (2022) na přelomu října a listopadu. A to jen pro to, abychom mohli, s Ondrou Kostíkem, na stolku při letošním setkání sběratelů modelářských motorů ukázat něco víc než „jen“ motory a vrtule. Chtěli jsme zájemcům přiblížit, jak motor a konkrétně ten, který stojí na stole a každý si ho může vzít do ruky, vznikal. Cílem bylo, aby byly vidět jednotlivé kroky vedoucí k funkčnímu motoru a bylo možné prohlédnout si v detailu jednotlivé díly, především ty schované uvnitř motoru.
Proč vznikl můj Felgiebel 14,3 cm3?
Nejjednodušší odpovědí je, že mě stavba motorů baví a je pokračováním řady mnou postavených motorů. Líbí se mi modely a benzínové motory z období zlaté éry modelářství, tedy z 30-40 let minulého století. Motory Felgiebel stály spolu s málo dostupnými americkými motory Baby Cyclone a českými motory LETNÁ, IPRO, ALKO na počátku našeho motorového modelářství. A právě české motory mě zajímají nejvíc. Prvním mnou vyrobeným motorem byla LETNÁ. Pak následovalo v roce 2019 setkání s panem Kostíkem a výroba motoru ALKO 7 podle originálu pana Kostíka, oprava několika Ondrových (dnes si již tykáme…) motorů, další LETNÁ, protože ta první se nepovedla, jak bych si představoval. Následně jsem vyrobil motory REX 750, ALKO 2,5 a už zmíněného Felgiebla.
Do budoucna plánuji výrobu dalších motorů: ALKO 750 Special (hotové modely pro zaformování), Felgiebel 7,6 (mám již hotové a částečně opracované odlitky) a pak bude malé odskočení k detonačním motorům BE-4 (hotový model pro zaformování) a Buchmann 0,6 (výroba zahájena).
Pro ty, které zajímá kolik času zabere výroba motoru typu ALKO nebo LETNÁ – je to mezi 50-60-ti hodinami čistého pracovního času. Nepočítám v to výrobu speciálních přípravků pro upínání, broušení, provádění výbrusů atd. Vyrobený motor samozřejmě zkouším a musí fungovat.
A ještě jedna úsměvná poznámka. Na setkání sběratelů modelářských motorů v Benešově prohlásil kdosi z řad starších pánů, zkušených motorářů, že se konečně do výroby motorů pustili i ti mladí. Nám mladým tam bylo vesměs přes padesát let…
Martin Kusý
Obrázky jsou setříděny do následujících kapitol tak, jak byly díly vyráběny :
- Odlévání
- Obrábění klikové skříně
- Výroba klikové hřídele¨
- Výroba ojnice
- Výroba válce
- Výroba pístu
- Přerušovač a komplet trysky
- Sestavený motor
1. Odlévání
Tavící pec
Pohled do pece.
Tavenina připravená k odlévání.
Formy.
Hotové odlitky.
2. Obrábění klikové skříně

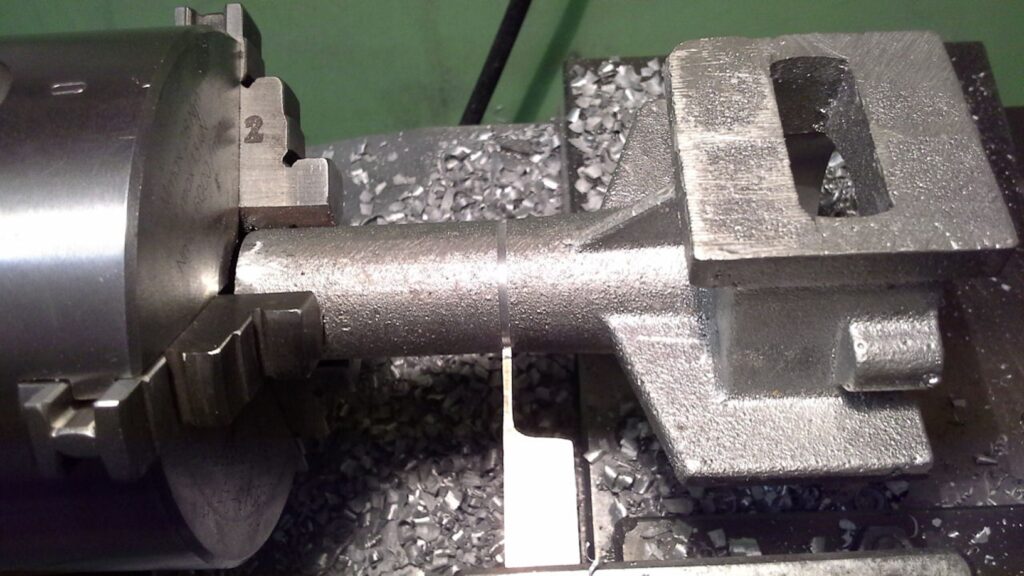

Odlitek karteru upnutý v soustruhu.

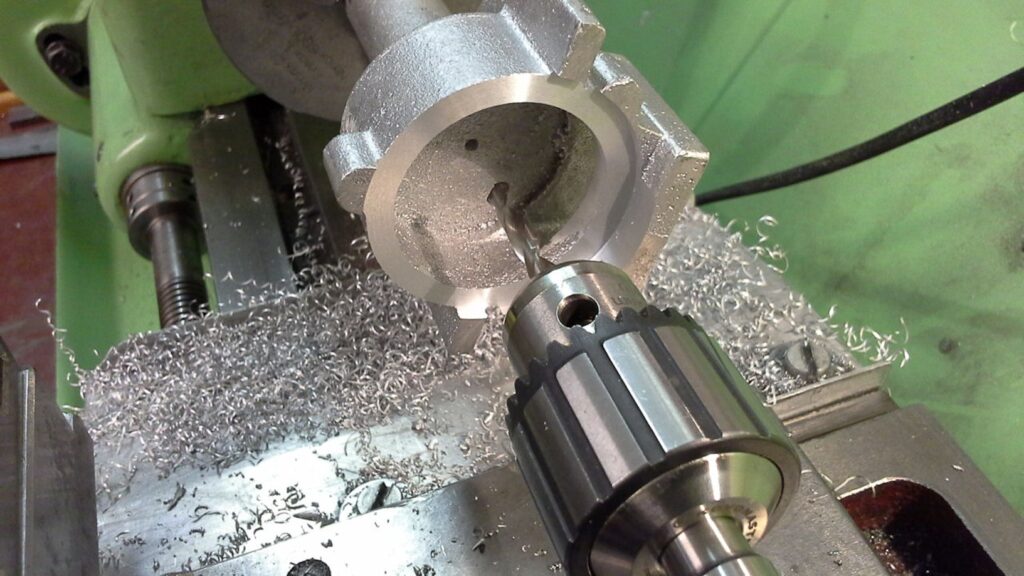

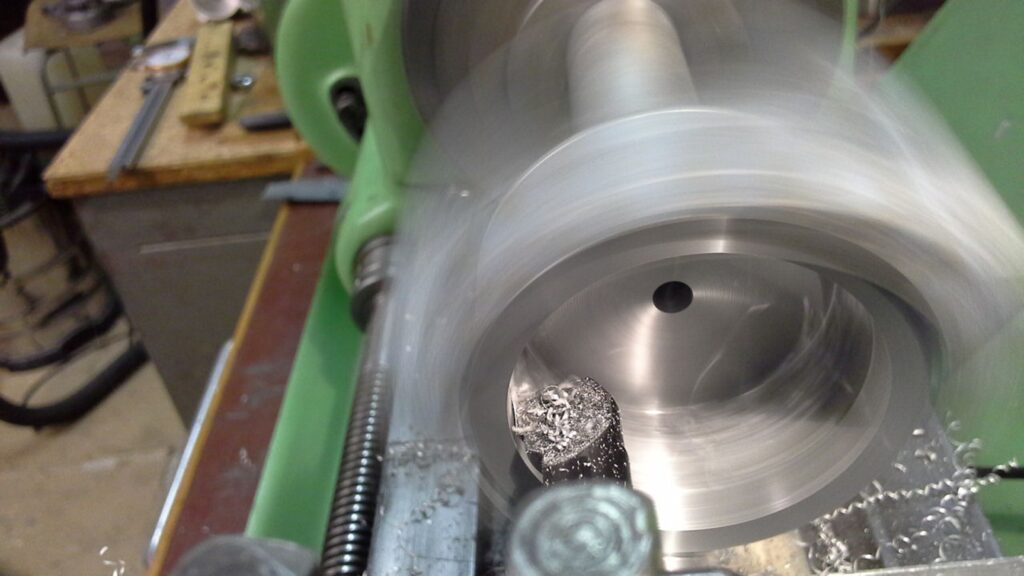

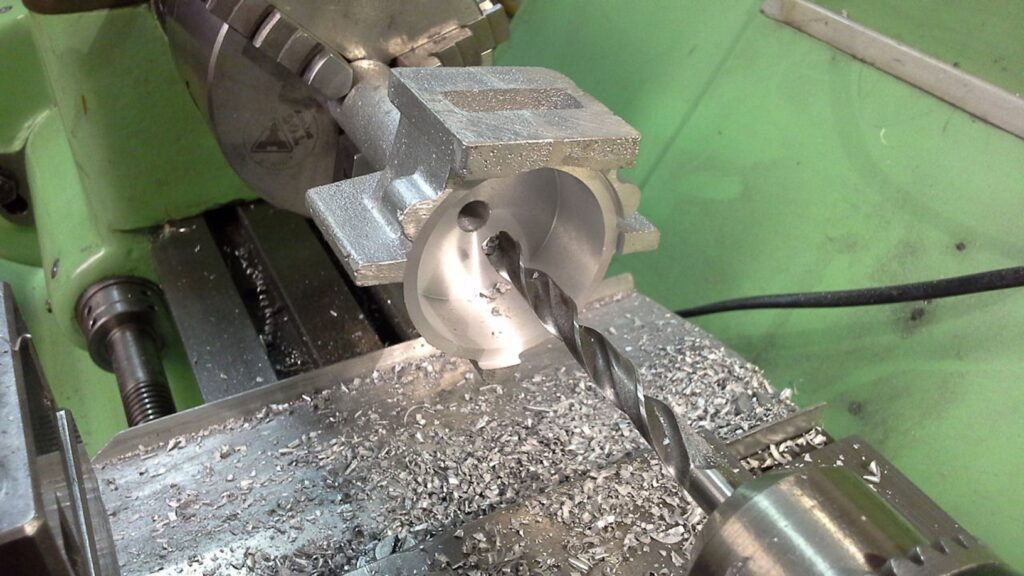

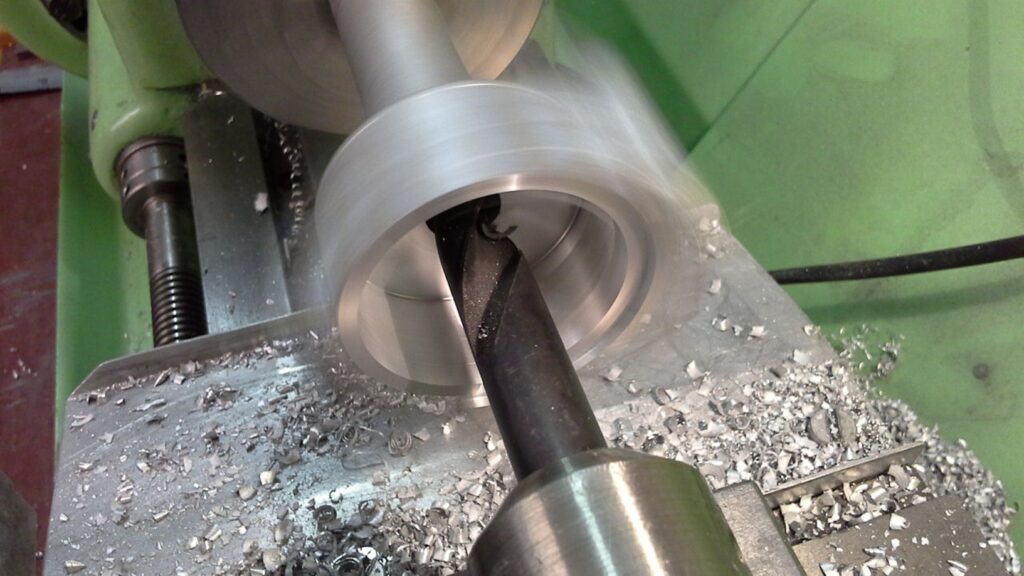

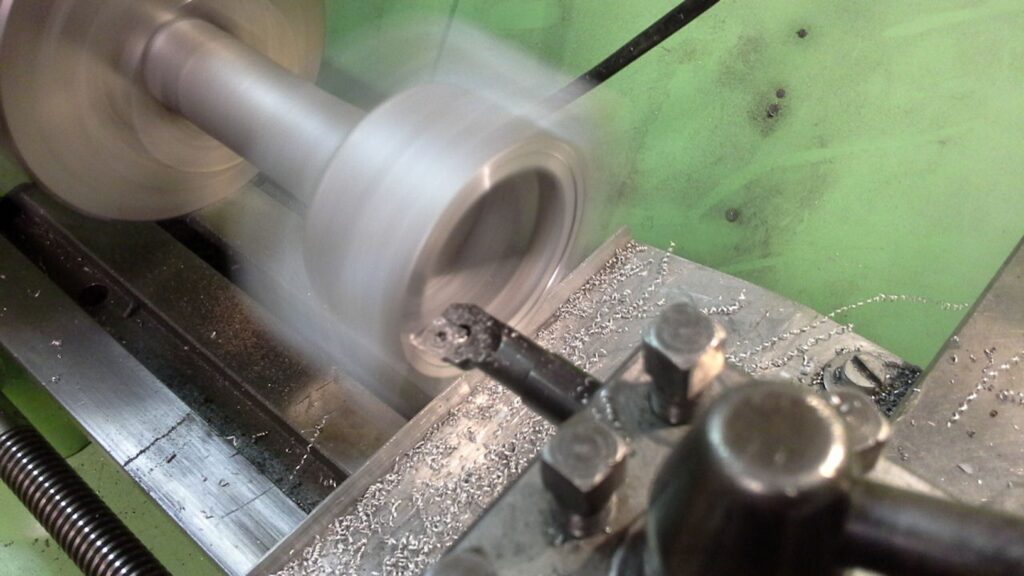

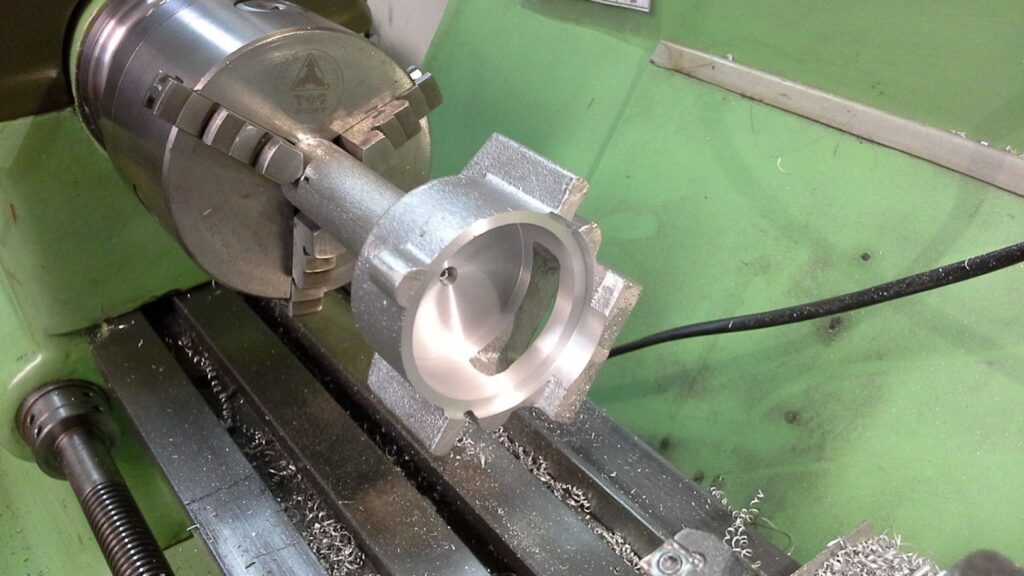

Obrábění vnitřku skříně. Postup obrábění je na několika následujících obrázcích:
Obrábění osazení pro přerušovač.

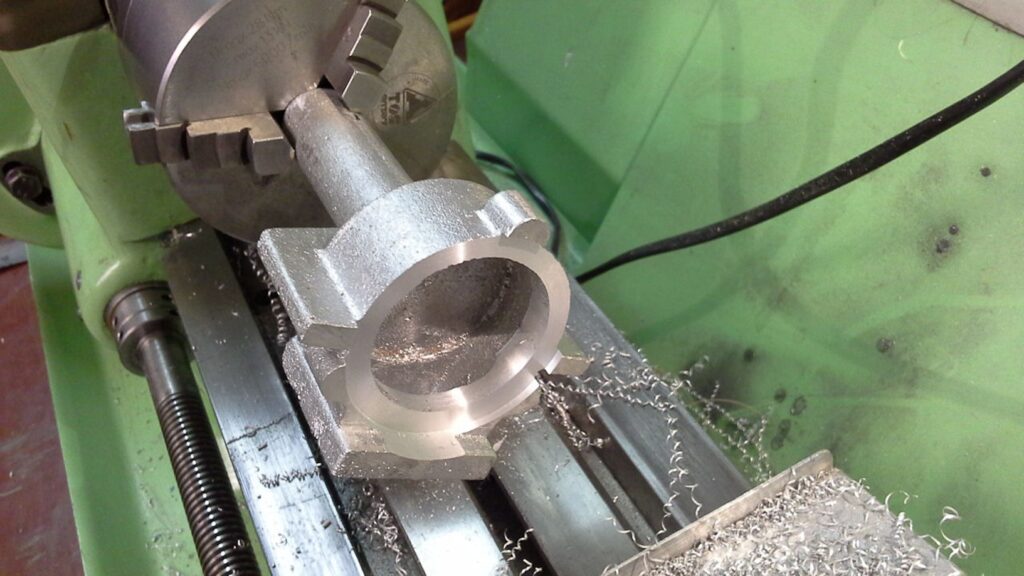

Částečně obrobená kliková skříň. Zbývá obrobit dosedací plochu pro válec.
Kliková skříň upnutá v přípravku po obrobení příruby pro válec.
Obrobená kliková skříň, Zatím ještě bez otvorů v patkách.
Bronzová pouzdro pro uložení klikového hřídele těsně před upíchnutím.
Dokončené pouzdro.
Zalisování pouzdra do klikové skříně.

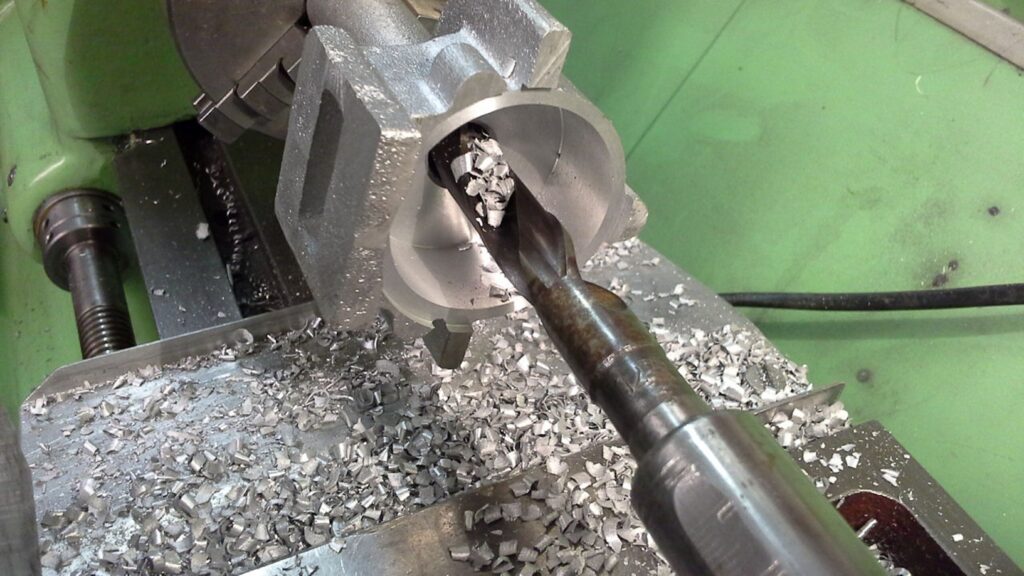

Vystružení pouzdra.
Víko klikové skříně.
3. Výroba klikové hřídele

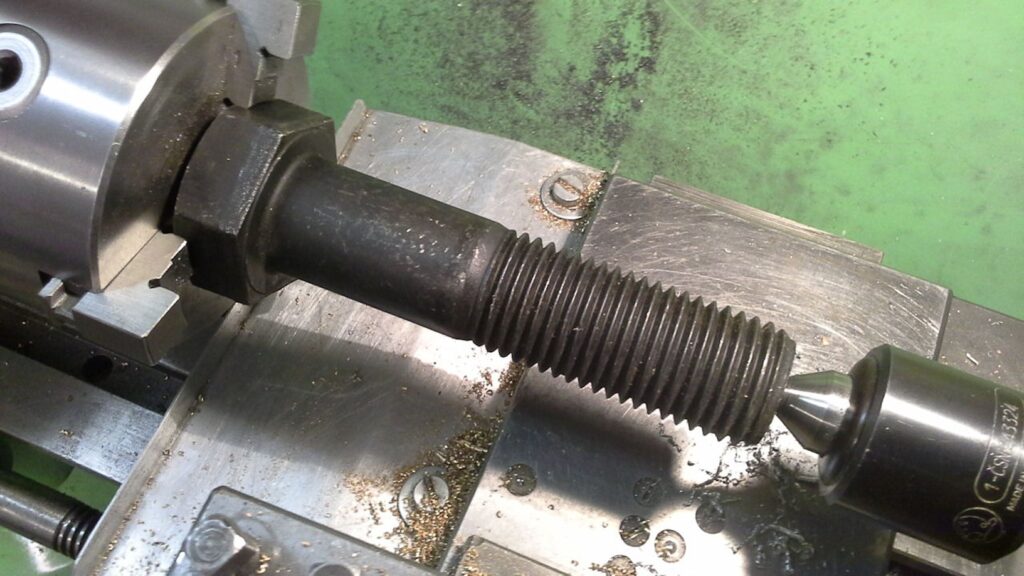

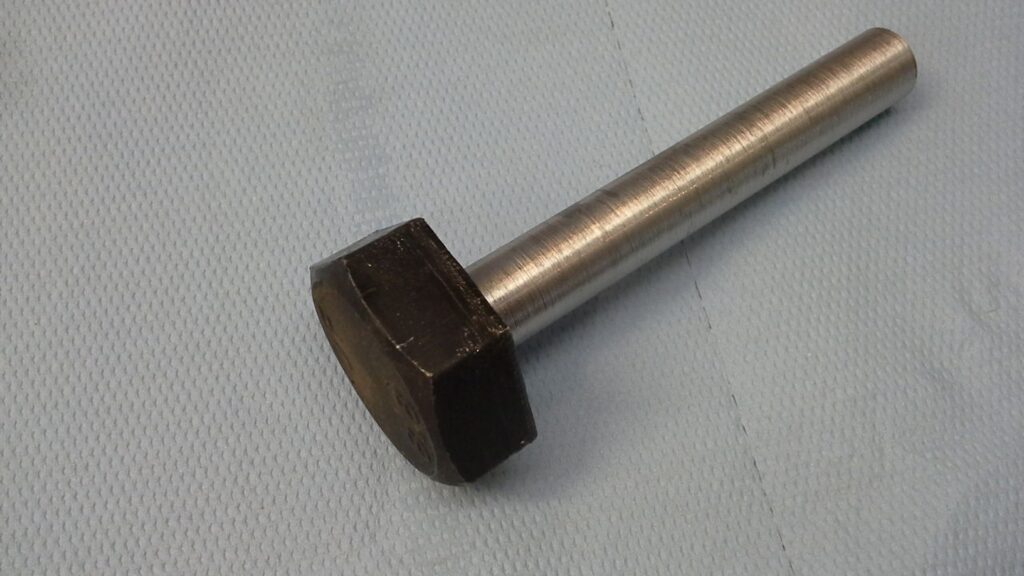

Výchozí polotovar pro výrobu klikové hřídele – šroub v pevnostní třídě 8.8.

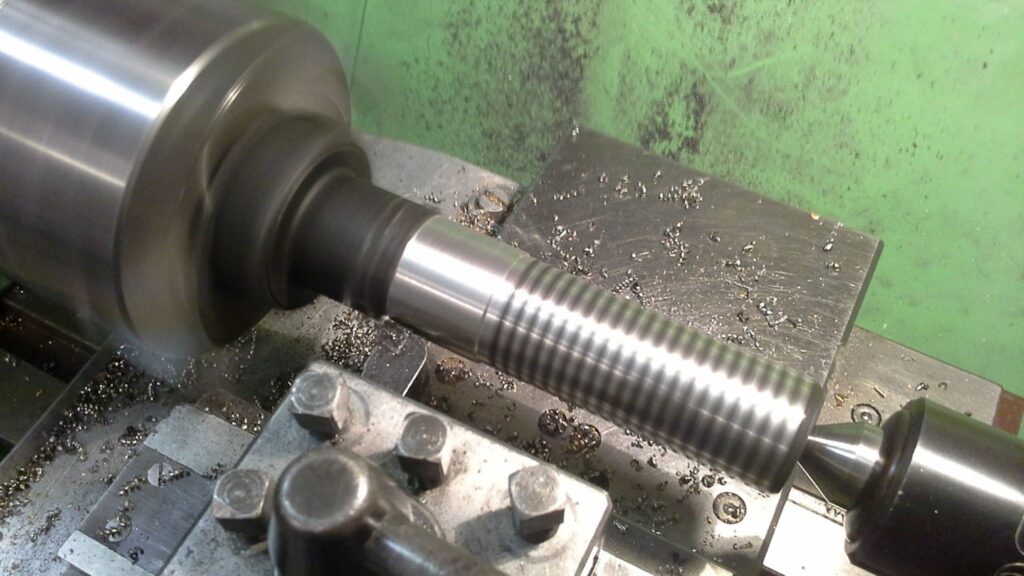

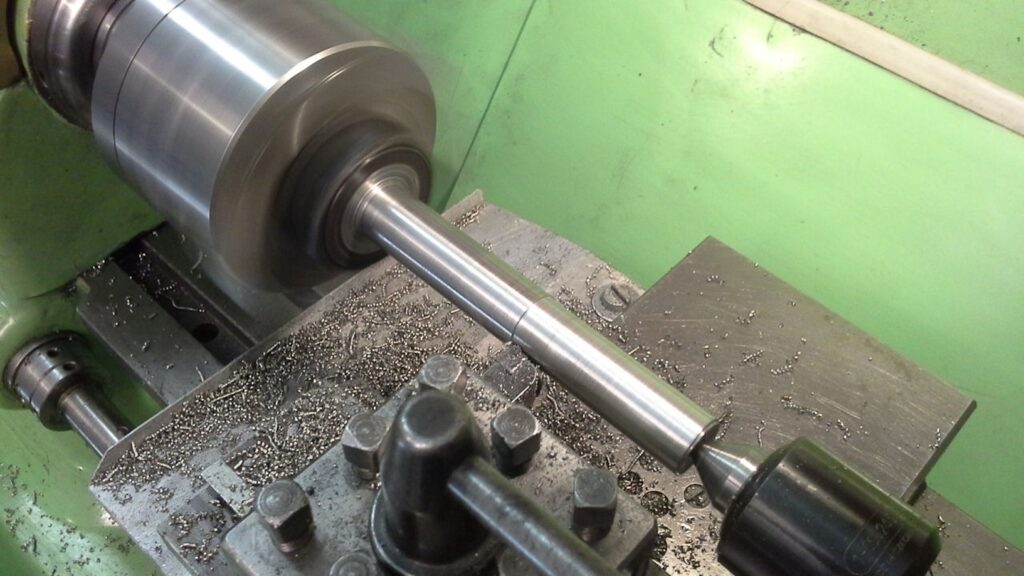

Na následujícím obrázku, a na několika dalších je soustružení šroubu až do podoby klikového hřídele:

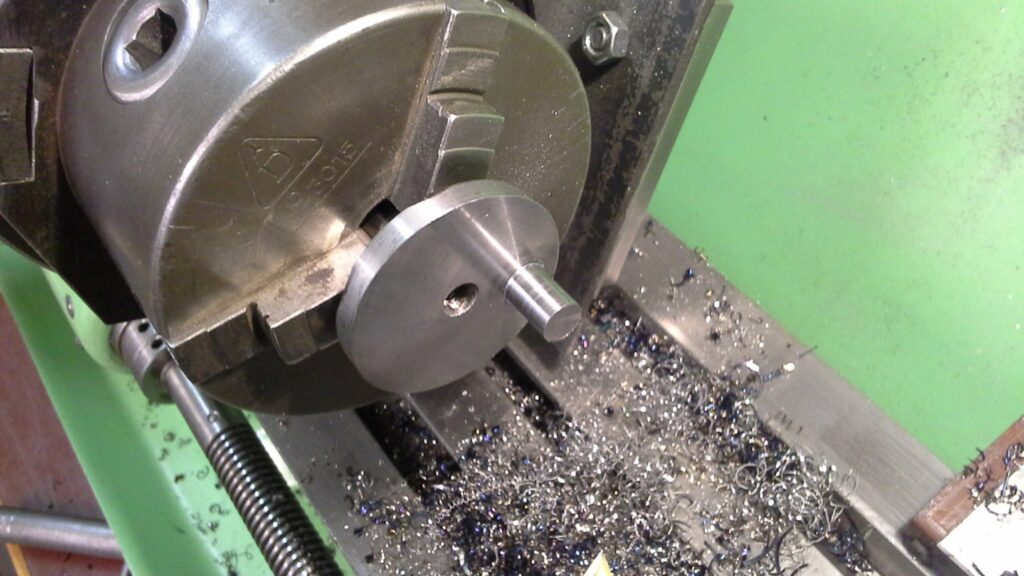

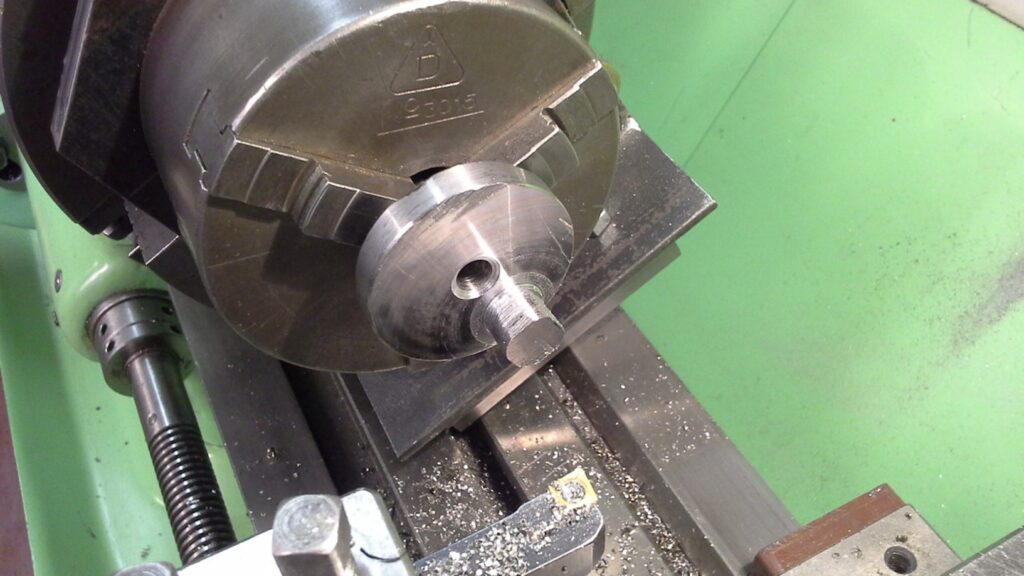

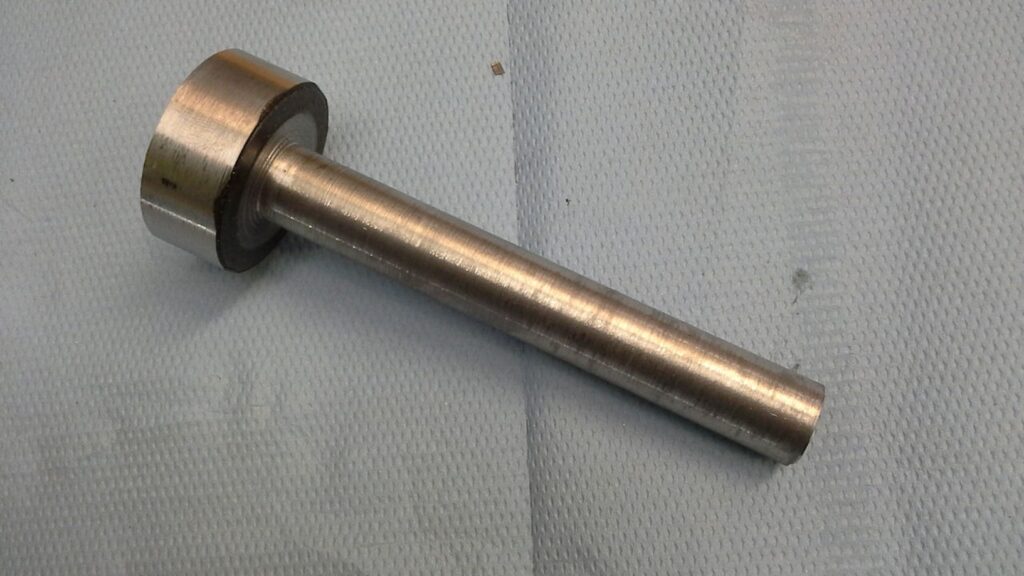

Kliková hřídel s výstupkem pro budoucí klikový čep.

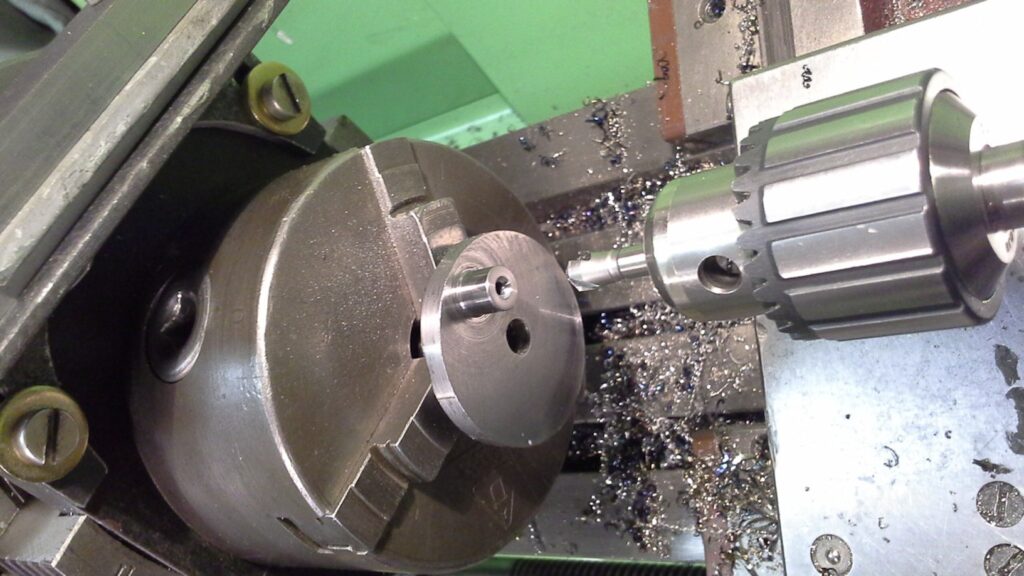

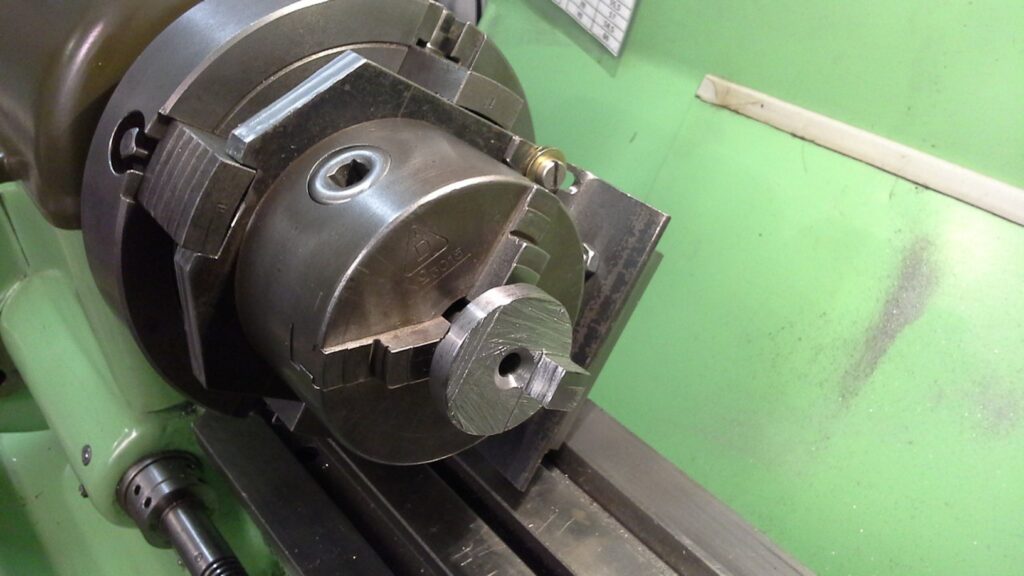

Kliková hřídel upnutá v přípravku pro výstředné soustružení.

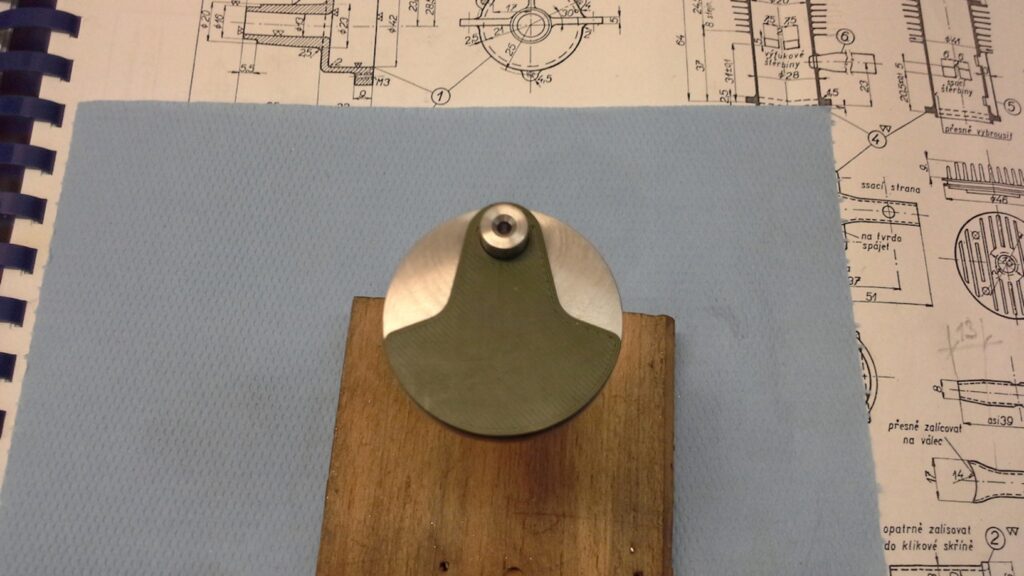

Šablona pro vyznačení tvaru ramene klikové hřídele:

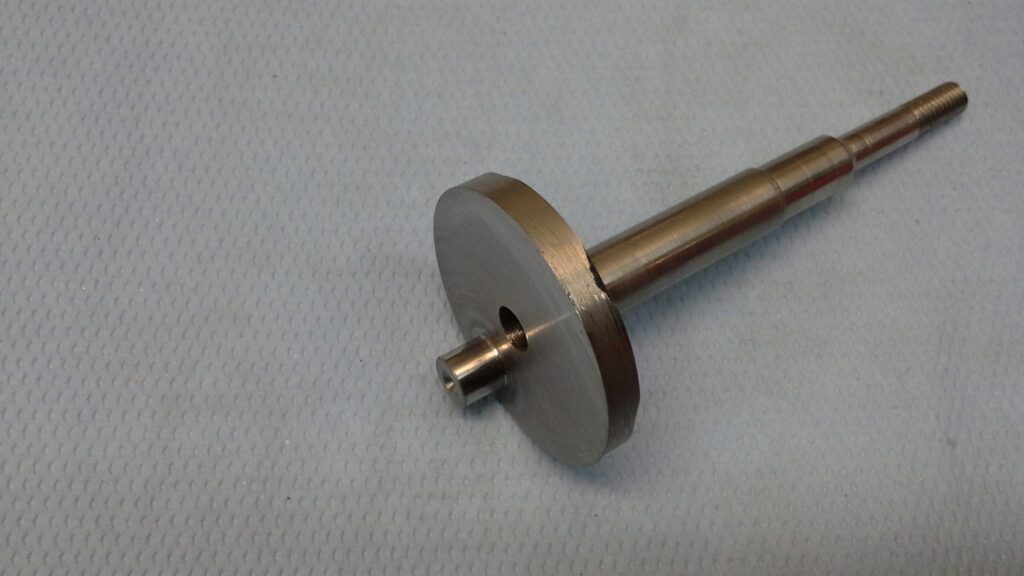

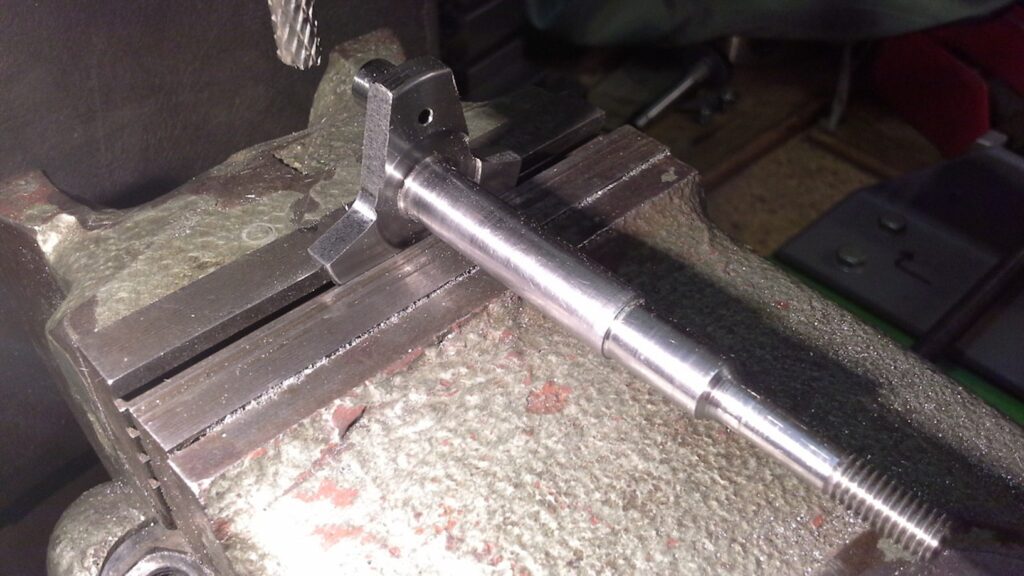

Konečná podoba klikové hřídele.
4.Výroba ojnice
Kus materiálu upnutý na frézovacím suportu soustruhu .
Zhruba opracovaná ojnice.
Ojnice už má téměř svůj tvar.
Ojnice se zalisovanými bronzovými pouzdry.
Sestava klikového mechanismu.
5. Výroba válce

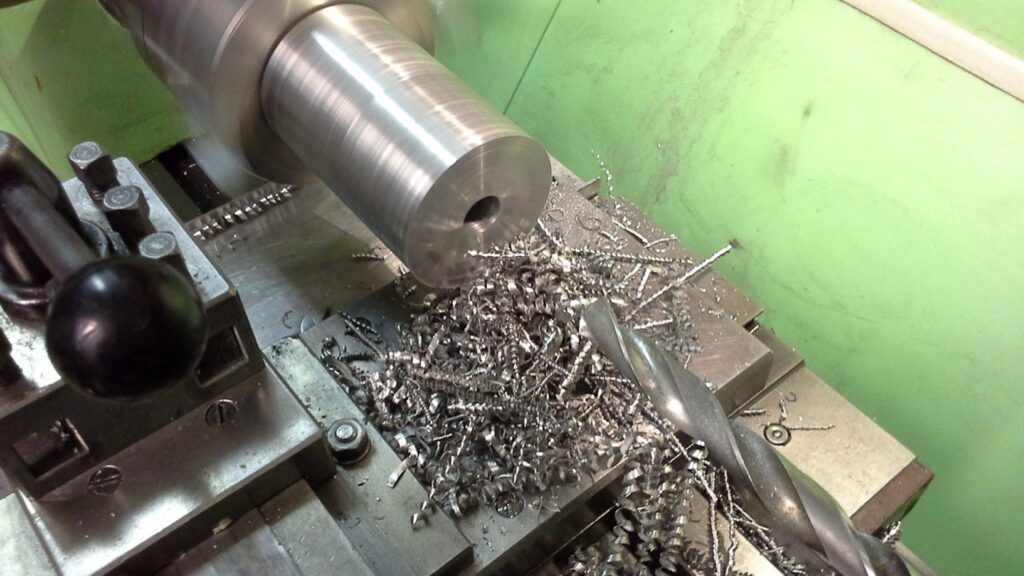

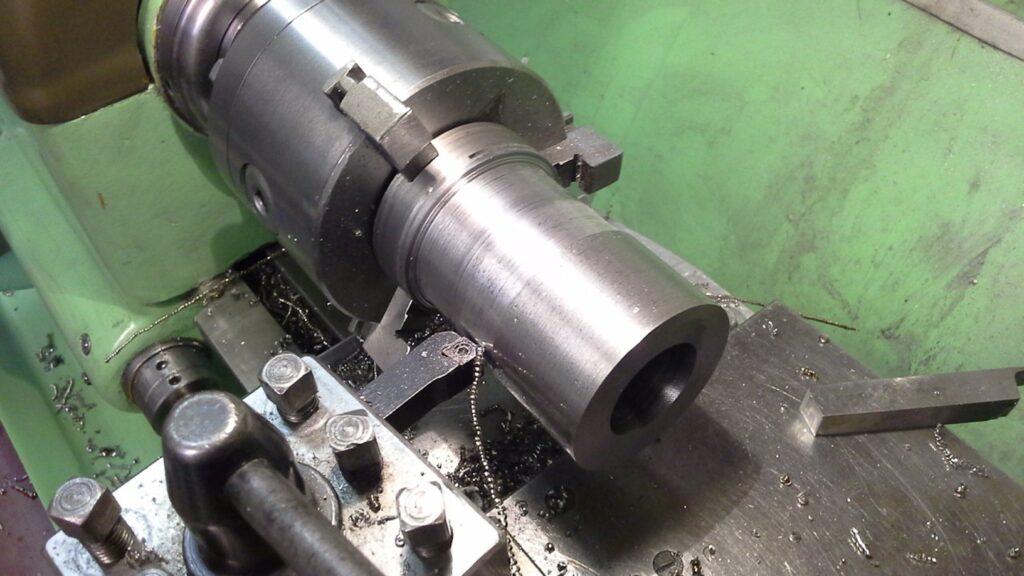

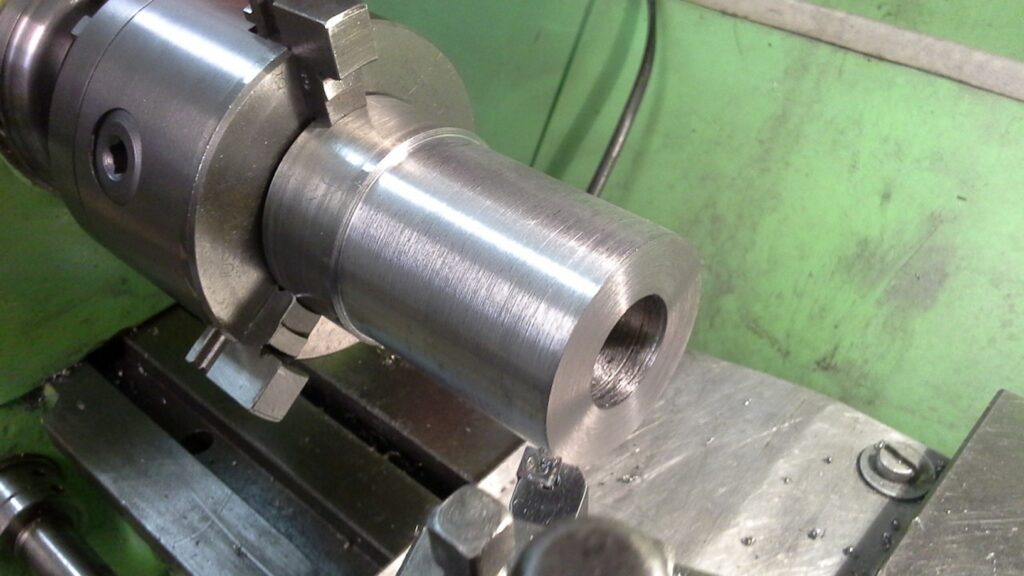

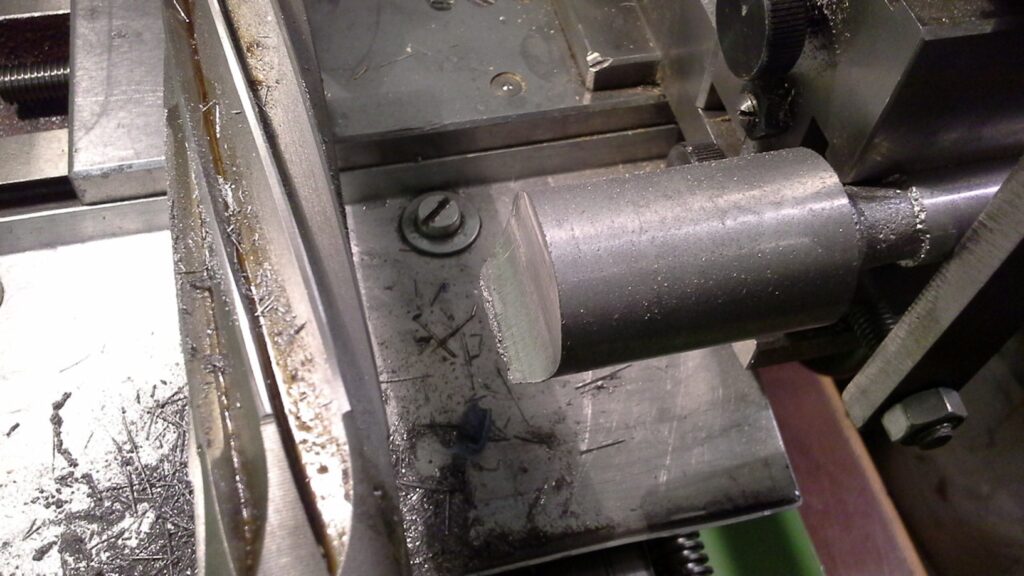

Základní kus nástrojové oceli upnutý v soustruhu…

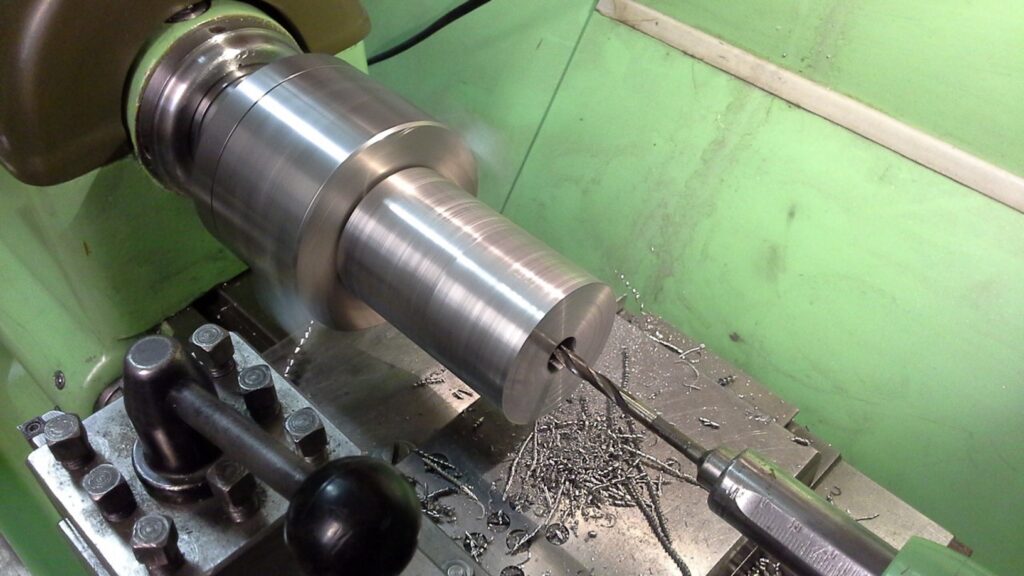

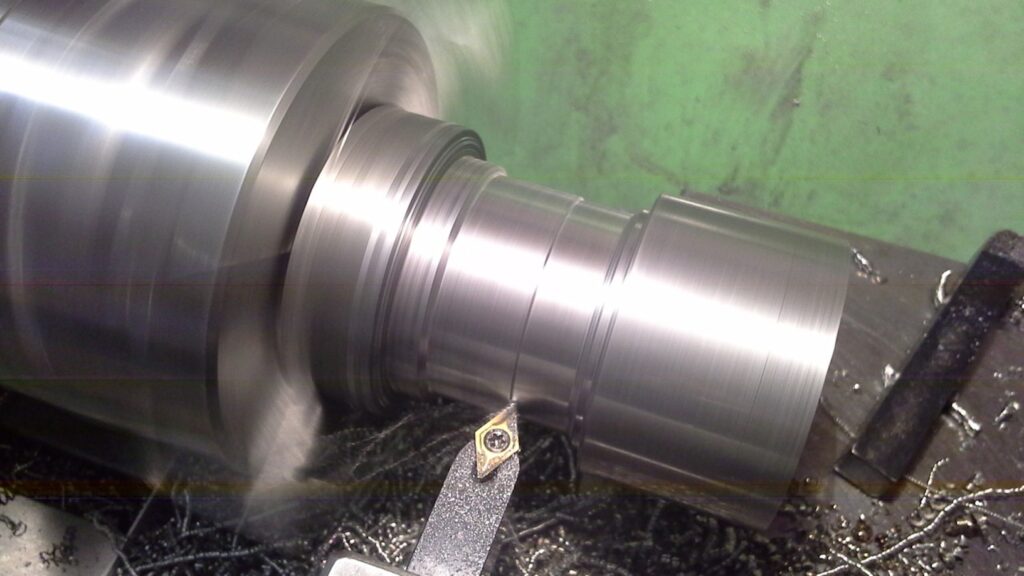

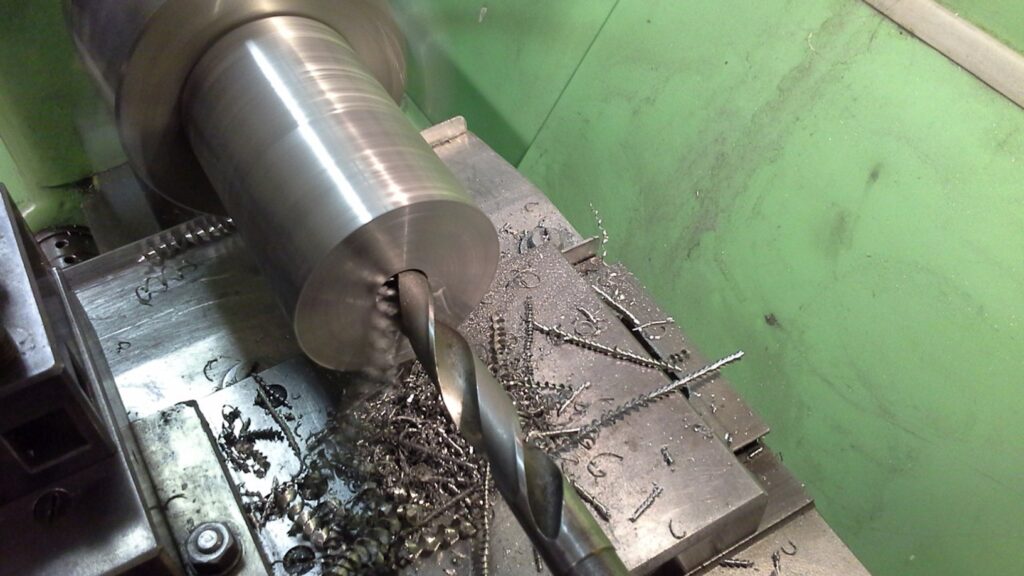

A jeho postupné obrábění …

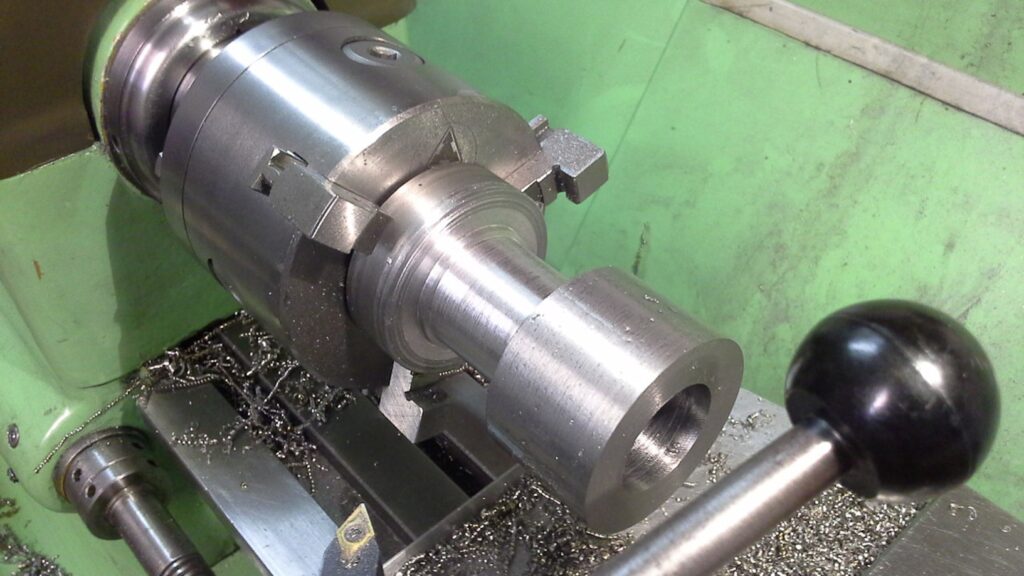

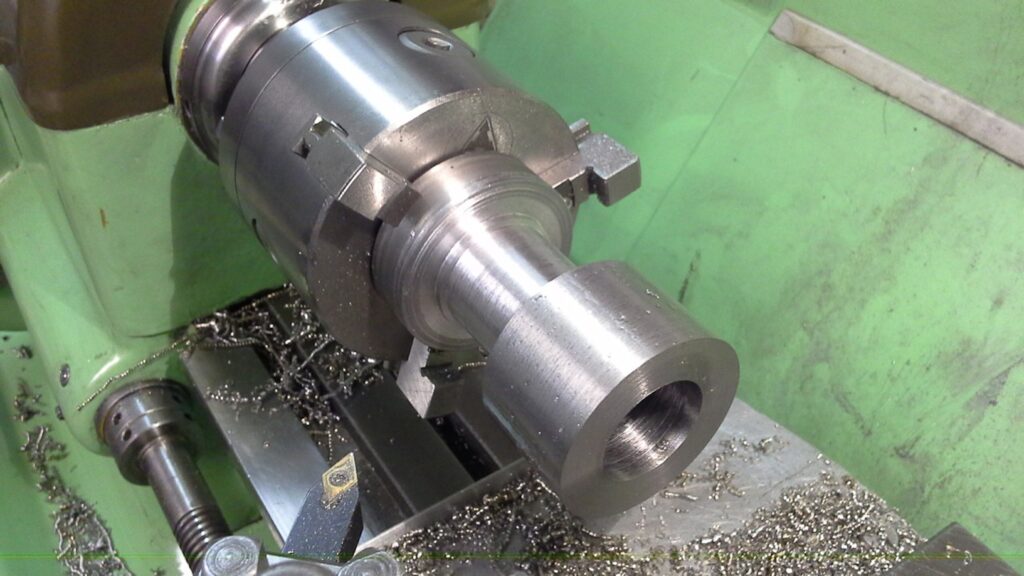

Dokončení základního tvaru válce.

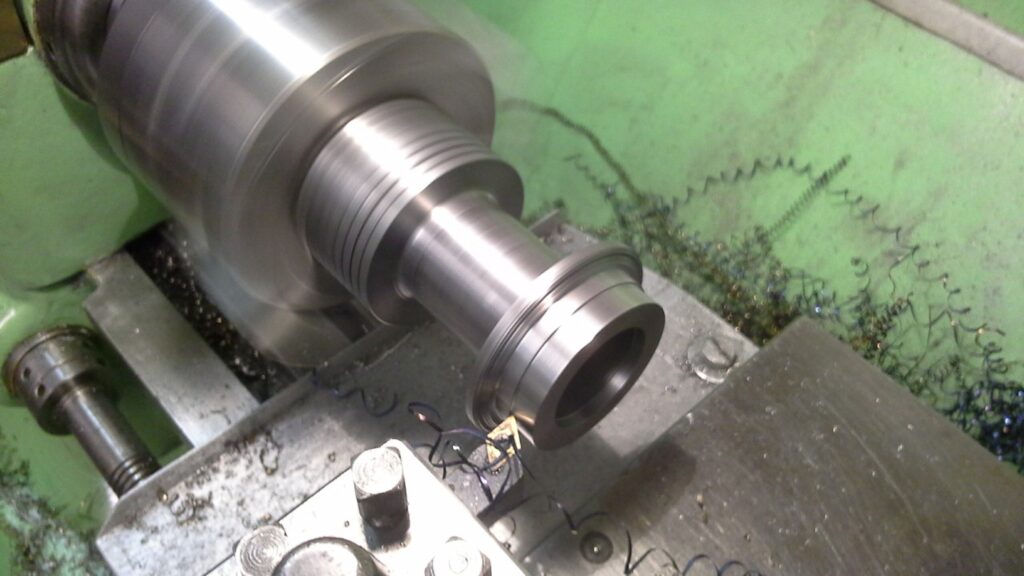

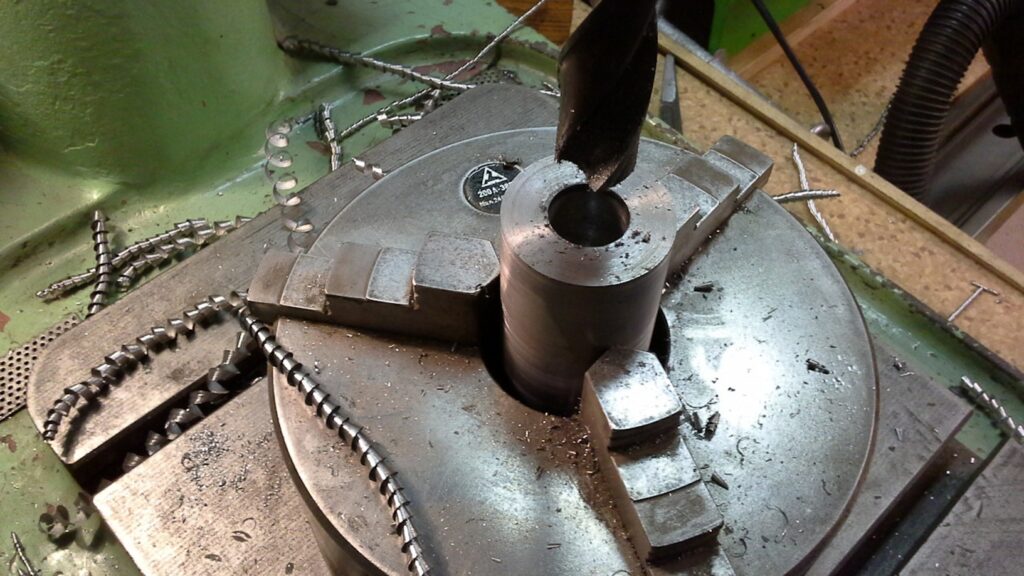

Hrubé vystružení válce. Pak následovalo soustružení chladicích žeber.
Pohled do vystruženého válce.
Frézování příruby .
Válec s orýsovanými okénky přepouštěcího kanálu.
Válec s částečně dokončenými okénky přepouštěcího kanálu.
Kompletně opracovaný válec.
Válec a držák přerušovače uchycené v přípravku pro pájení.
Po spájení a vyčistění.
Broušení válce.
Výbrus hrubým brusným kamenem (č. 120) .
Výbrus jemným kamenem (č. 240).
Válec po zalapování.
6. Výroba pístu

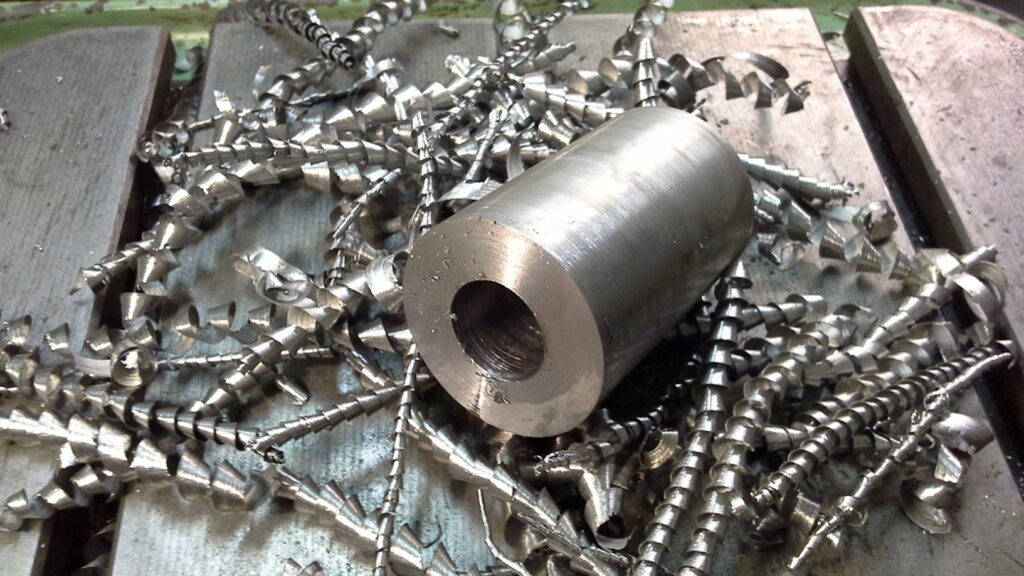

Zdroj materiálu pro výrobu pístu.

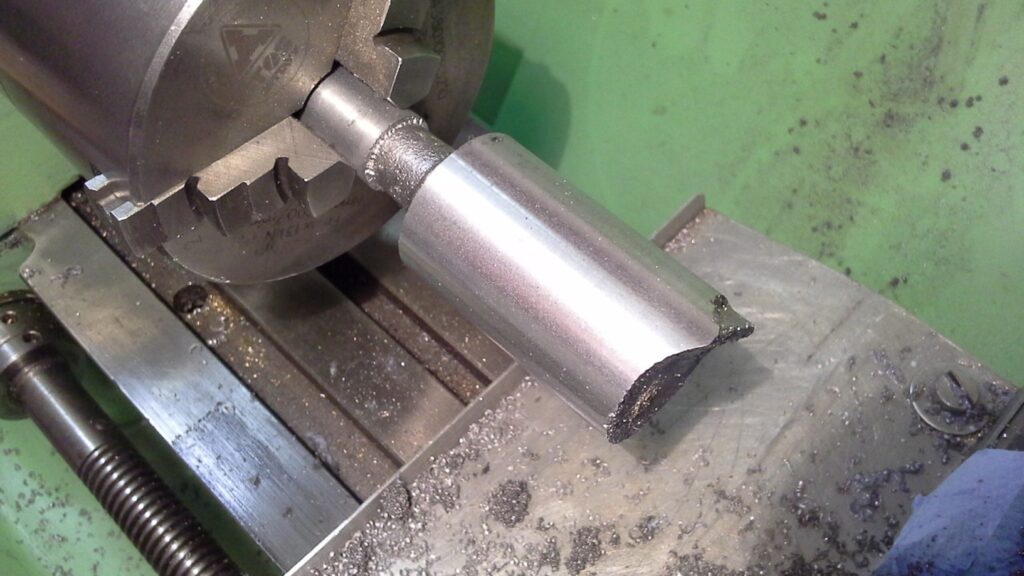

Odlitek pístu v soustruhu.
Částečně opracovaný odlitek.

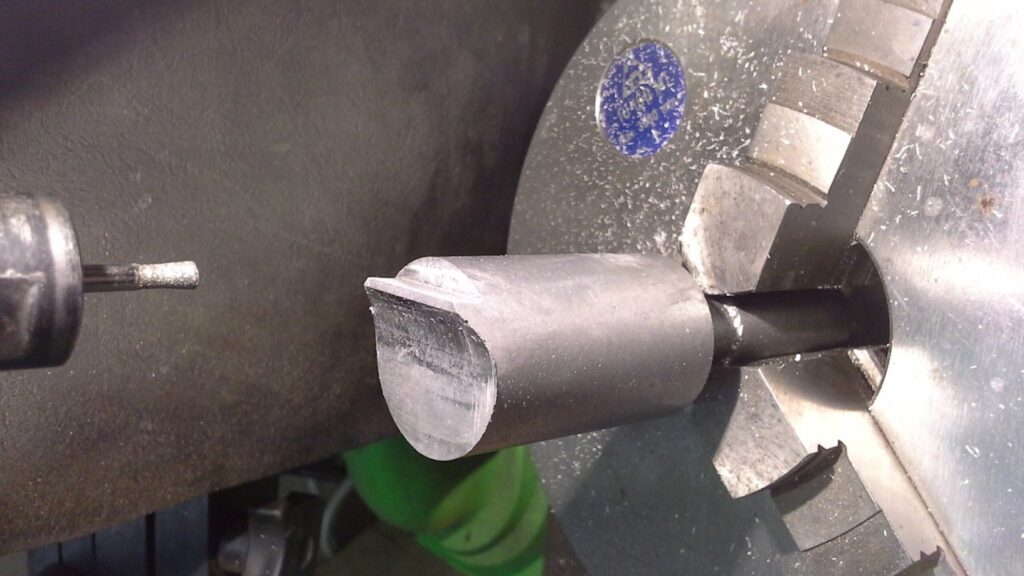

Frézování deflektoru

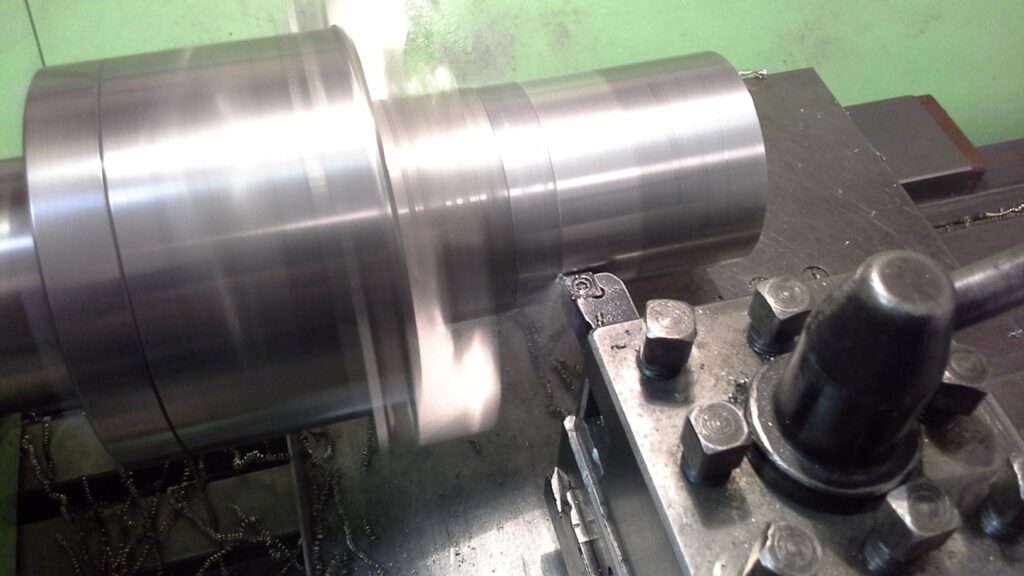

Soustružení drážek pro kroužky.
Píst s drážkami.
Výroba kroužku. Jako první je proveden zápich…
A následuje vypíchnutí.
Základ budoucích kroužků.
Přípravek pro zabrušování kroužků.
Zabrušování boků kroužku.
Zabroušené kroužky.
Profrézování kroužku.
Kroužky s mezerou.
Obrábění vnitřní válcové plochy v kleštině.
Soustružení vnější plochy.
Píst s kroužky.
Vrtání děr pro pojistné kolíky.
Výroba pojistného kolíku.

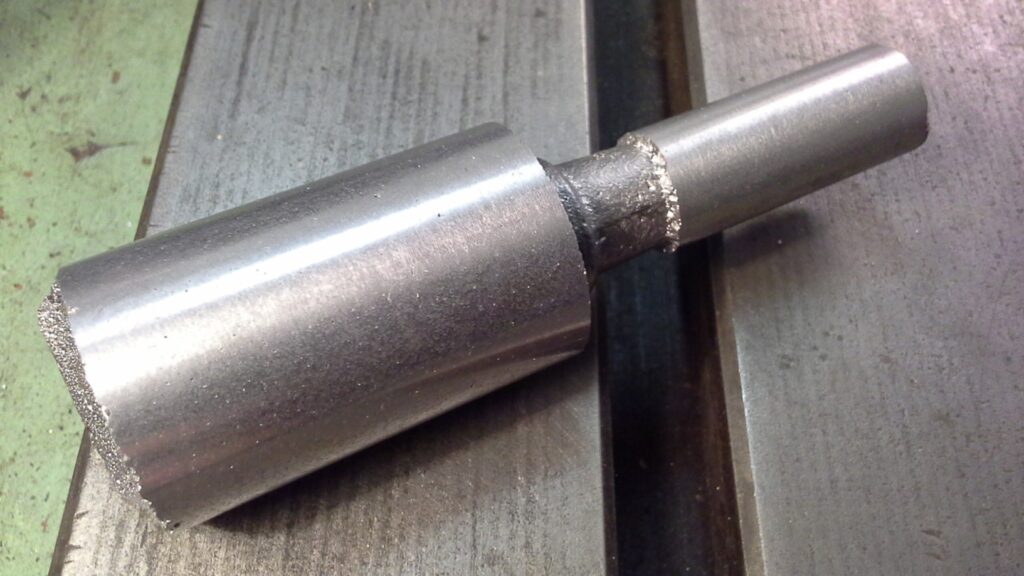

Kolík naražený v drážce pístu (vryp na spodním okraji pístu je důsledkem chvilkové nepozornosti).
Pohled na kroužek zasunutý v pístu. Mezera je 0,2 mm.
Vypilování zámku v kroužku.
Hotový zámek.
Navlékání kroužku na píst.
Hotový píst s kroužky.
7. Přerušovač a tryska s jehlou
Sestavený přerušovač.
Díly „karburátoru“.

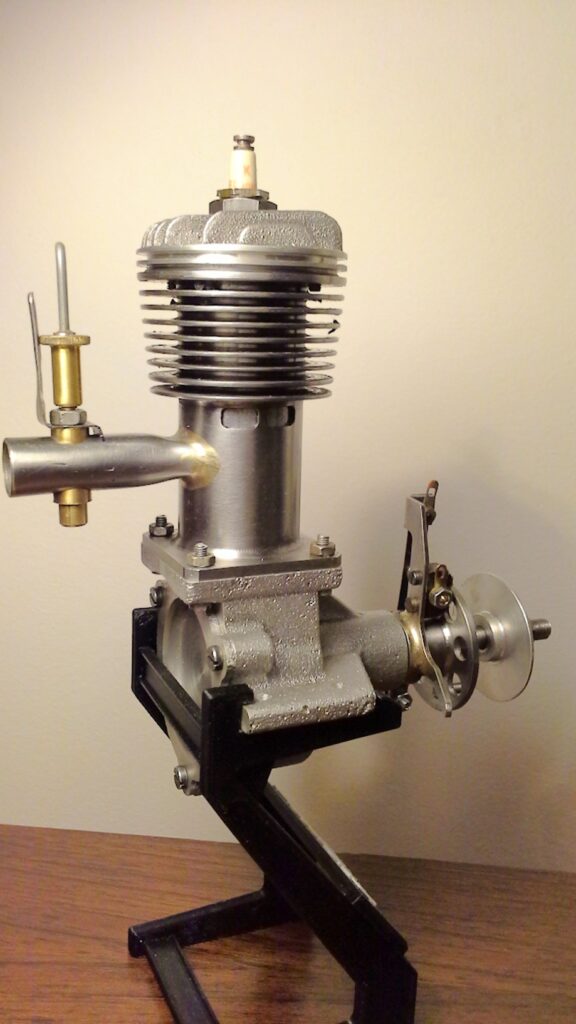

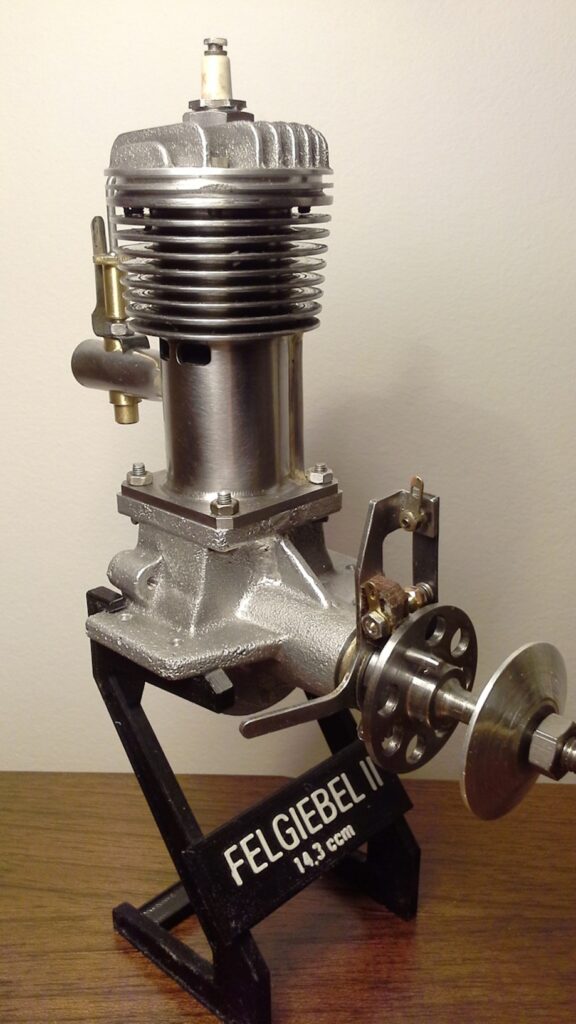

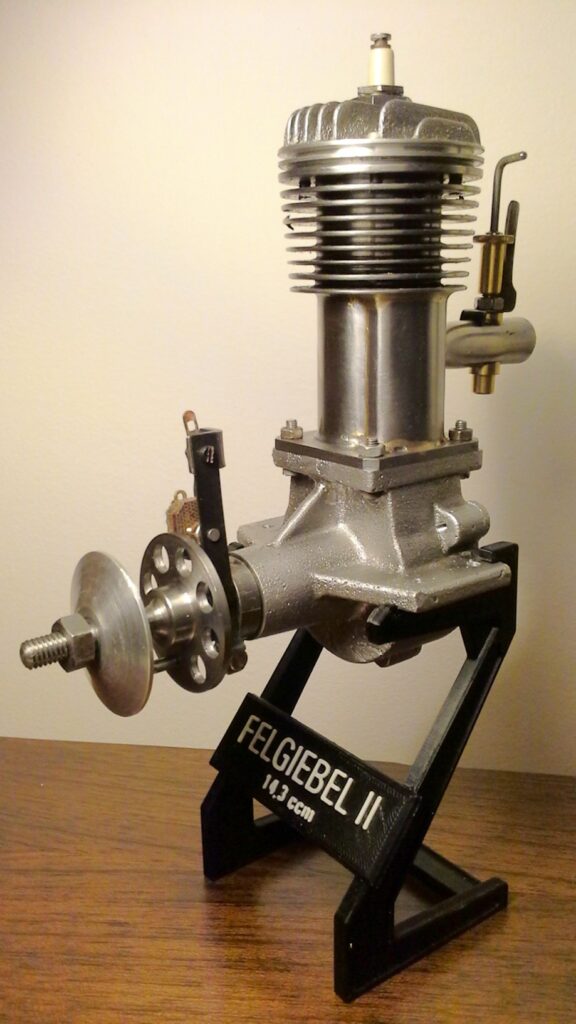

8. Hotový motor
Martinovi tedy touto cestou děkuji a pokud budou tyto fotky pro zájemce o stavbu modelářských motorů přínosné, bude jejich autor dvojnásob spokojen.
Michal Sloup, Praha
