Flagship – nový model v našem historickém hangáru

Flagship 1941 USA

V loňském roce jsem úspěšně létal s modelem Playboy s motorem McCoy.49. Model je to zajímavý, velice dobře létá, ale v poslední době je jich nějak moc… Chtělo by to změnu. Na jedné internetové nejmenované adrese mám již delší čas vyhlédnutý model Flagship. Bohužel u plánku je poznámka, že plánková dokumentace není kompletní a tudíž se podle ní nedá model postavit.  Při návštěvě u kamaráda Jaromíra Pipka došlo i na prohlížení plánků. Mezi jinými se najednou objevil Flagship a světe div se: byl kompletní, včetně těch dílů, které na internetu popisují jako chybějící! Udělal jsem si tedy kopie a bylo rozhodnuto! Na letošní sezónu postavím právě tento model.

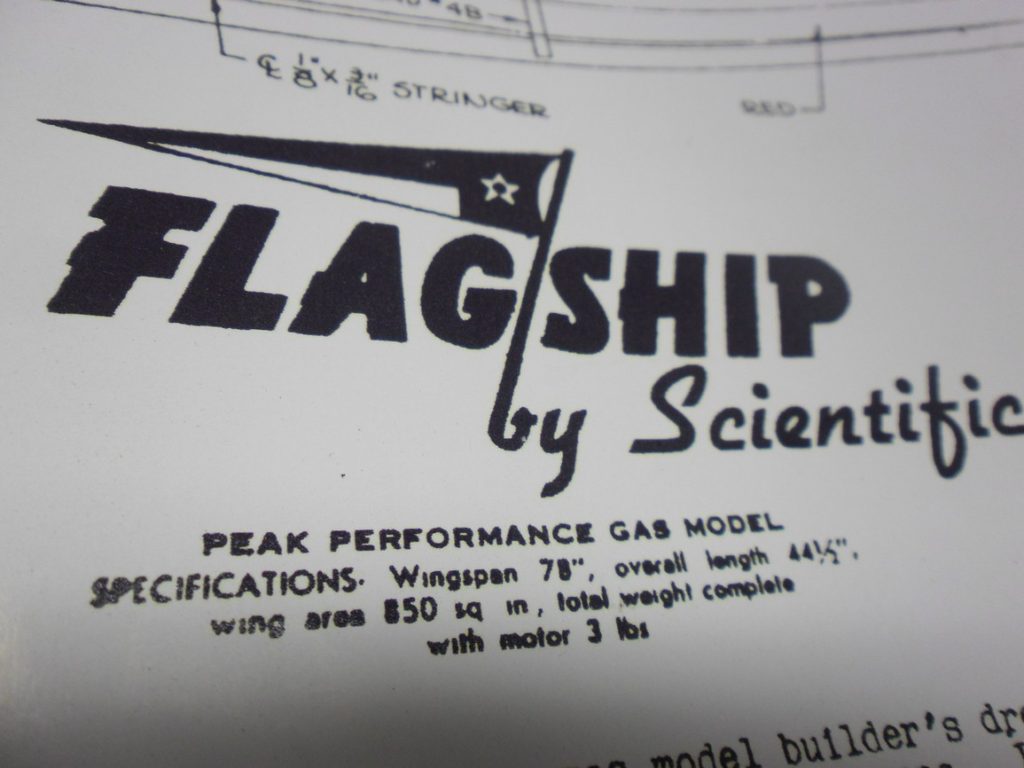

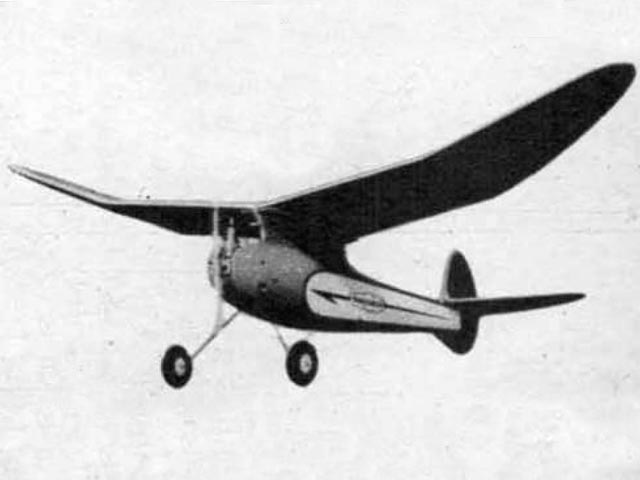

Model Flagship je plánem firmy Scientific Product Co. Z roku 1941. Žádné rovné prvky, pěkně vše kulaté a elipsovité tvary tak, jak by měl každý pořádný historik mít.

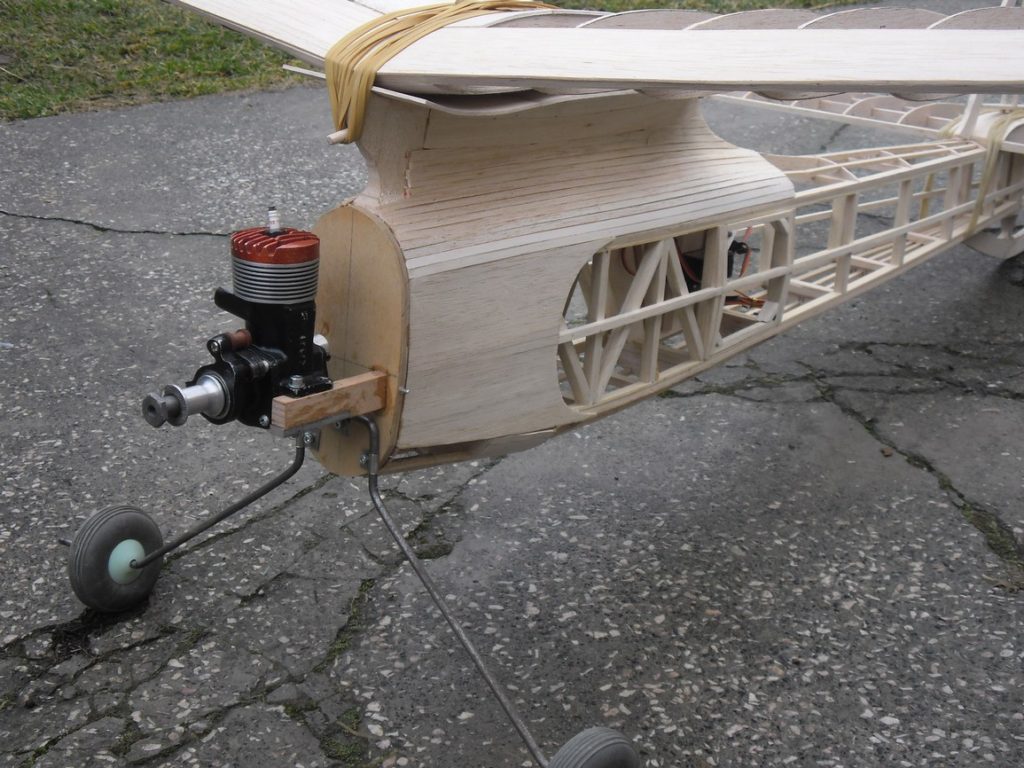

Rozpětí modelu je 78“ což je 1981mm – ideální velikost pro motor .60. Na plánku zakreslen Brown Junior a v popisce doporučen ještě Ohlsson Rice .60. Já jsem zastavěl McCoy.60 BRCH z roku 1946. Není sice nejvýkonnější, ale mám velice dobré zkušenosti s McCoy .49 BRCH a tak jsem mu pořídil většího brášku.

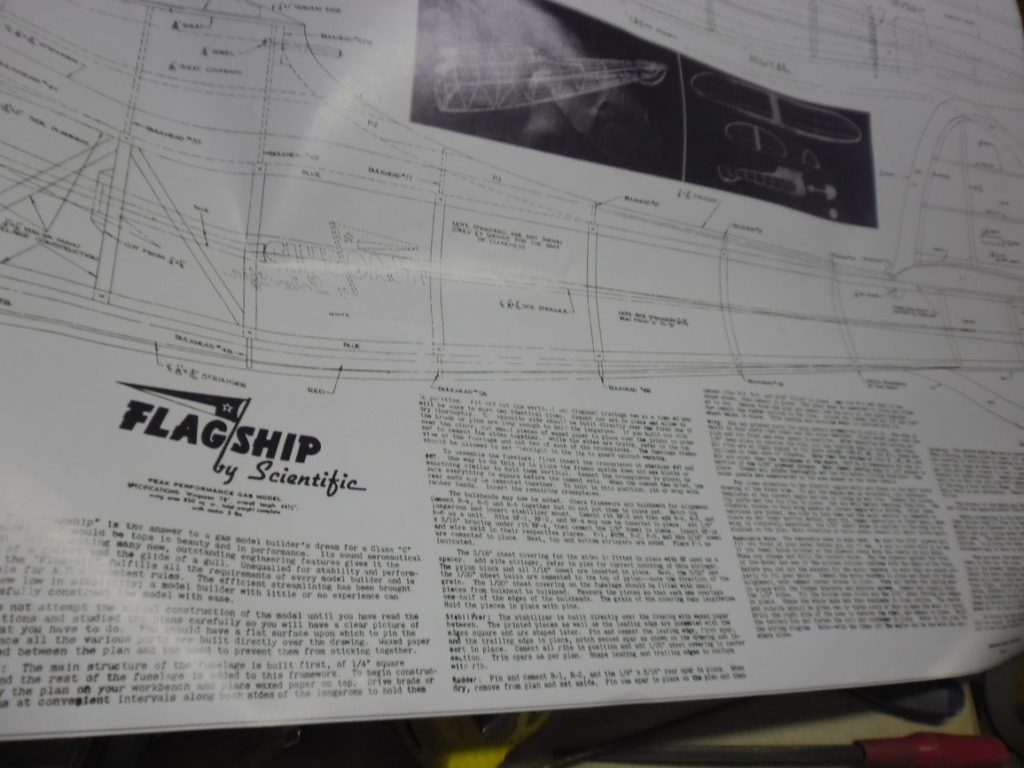

Na plánku je docela podrobný popis stavby. Díky příteli ,,googlovi“ jsem zjistil, že:

 Flagship je odpovědí modelářům jež poptávají vhodný model pro kategorii ,,C“. Je vrcholem krásy a výkonu. Jeho nový design obsahuje mnoho nových i osvědčených technických prvků a to ho předurčuje k raketovým startům. Konstrukce modelu splňuje požadavky každého tvůrce a je přizpůsobena pro A.M.A. kategorii. Flagship je přizpůsoben svojí jednoduchostí tak, že ho dokáže postavit i modelář s malými, nebo žádnými zkušenostmi se stavbou modelů. Je ale nutno stavět pouze když si jste jisti, že model sestavíte správně. Pečlivě prostudujte obrázky s postupem stavby. Ke stavbě je nutno, krom materiálu, použít rovnou dřevěnou desku, protože některé díly se staví přímo na výkresu. K tomu je nutno použít voskovaný papír, který se vkládá mezi plánek a dílce (dnes používáme mikrotenové fólie).

Toliko ve zkratce přeložený popis z plánku, který je zde velice dobře čitelný.

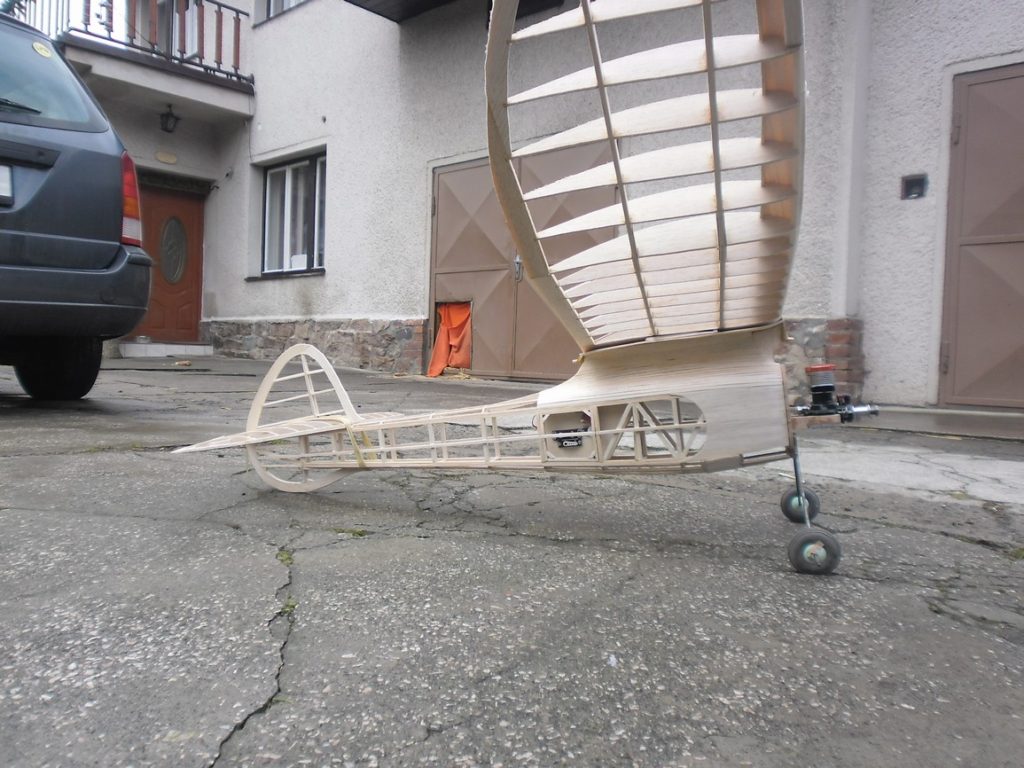

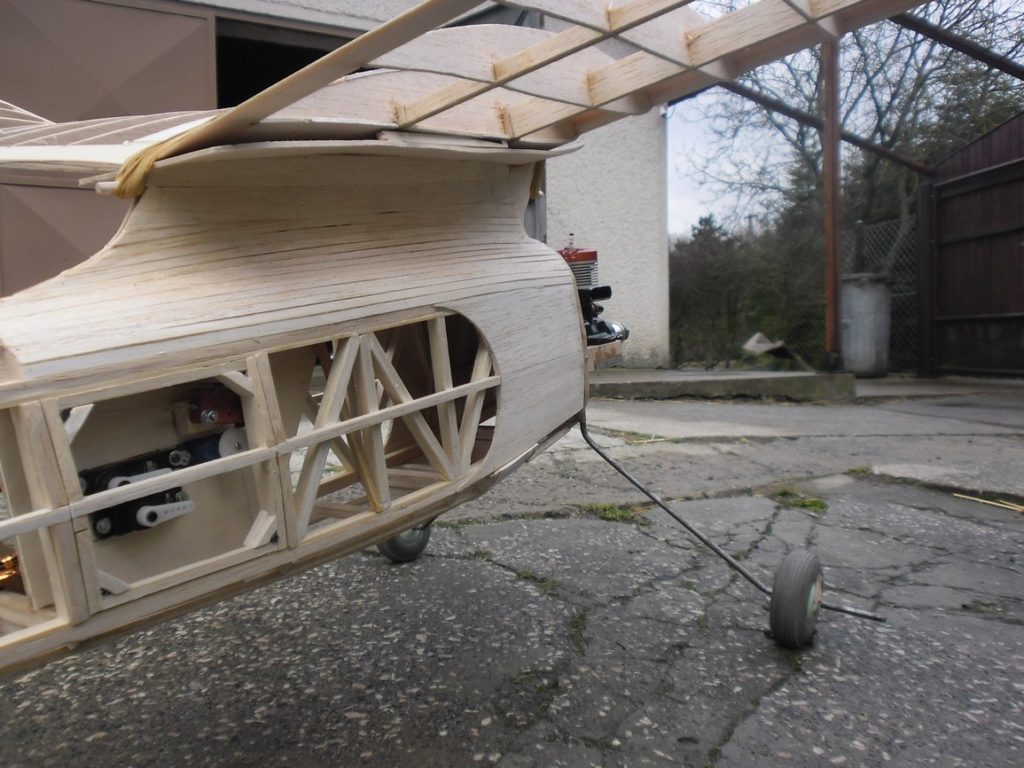

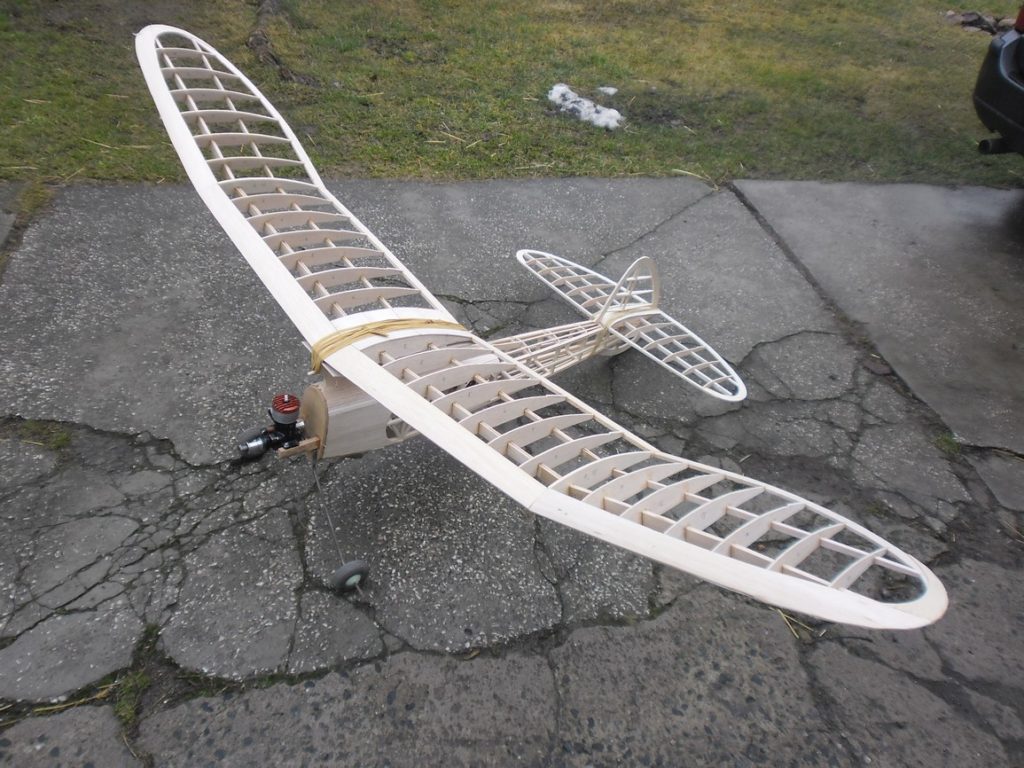

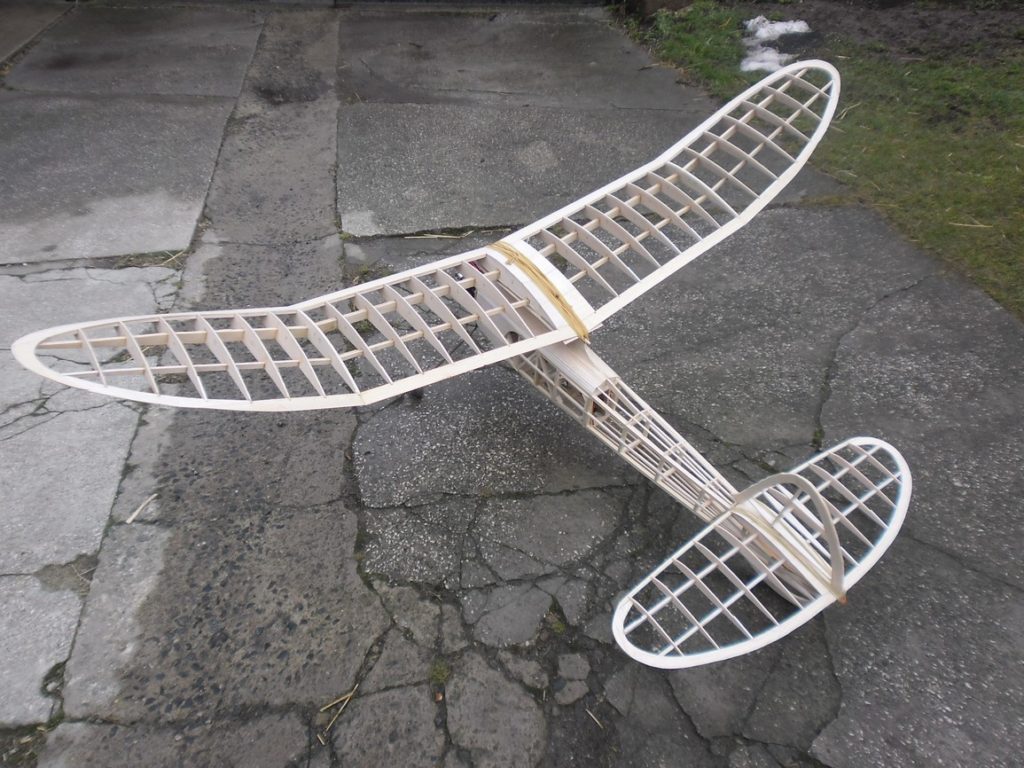

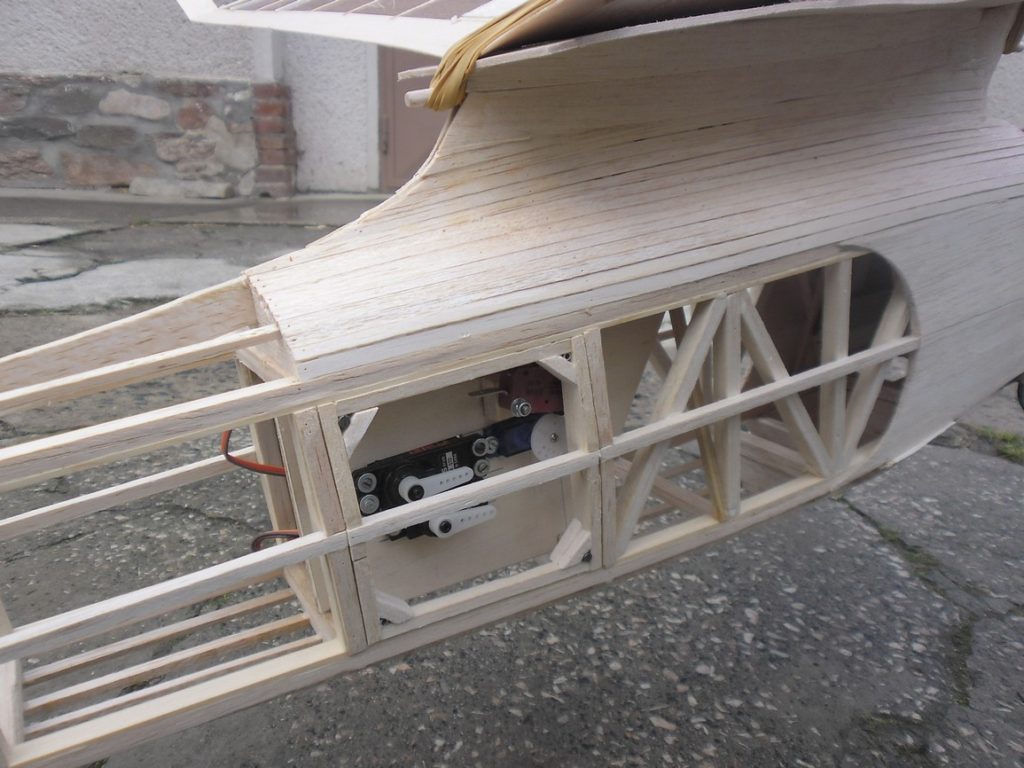

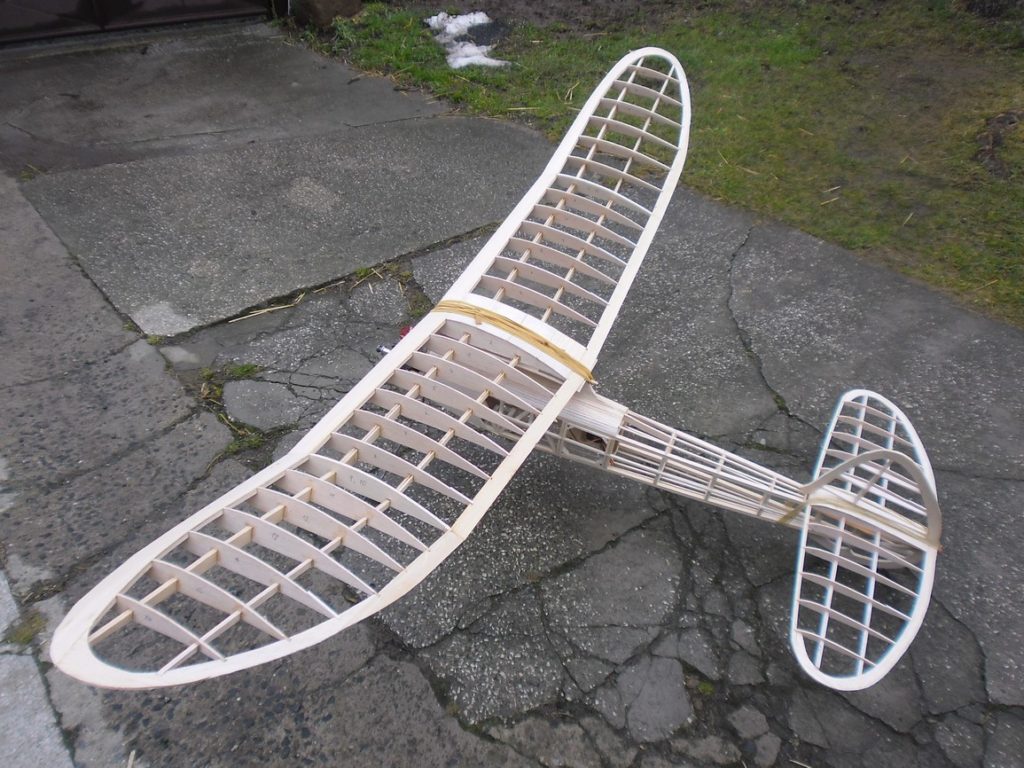

Započal jsem tedy se stavbou. Podle šablon jsem vše přenesl na balsu a vyřezal. Tady si dovolím připomenout, že z větší části používám balsu, kterou si řežu a brousím z hranolů sám. Vyjde to o dost levněji. Celý model lepím dispersním lepidlem D3 a vše co je kolem motorové přepážky Epoxidem 1200. Začal jsem křídlem, poté souběžně trup s kormidly. V modelu bude použit motor s jiskřivou svíčkou, což obnáší ještě cívku a servo ke spínání zapalování. Vlastní RC souprava je umístěna v trupu až v místě pod odtokovou tak, že serva jsou přístupná z pravé strany a přijímač z levé. Obě strany mají pro tento případ dvířka, jež nenarušují celkovou konstrukci trupu a dokonale splývají. Cívka a baterie budou hned za motorovou přepážkou vpředu.

Protože je Flagship stavěn podle originálního plánku, nejsou ještě na kormidlech ovládací klapky. Chybí náhony od serv ke kormidlům. Na to teprve dojde řada. Model postupně dokončuji, po chvilkách, mezi pracovním vytížením, věnováním se rodině a starostmi o chod domu. Jde to pomalu, ale doufám, že se model podaří do sezony dostavět a zalétat. Jakmile bude funkční, budu informovat.

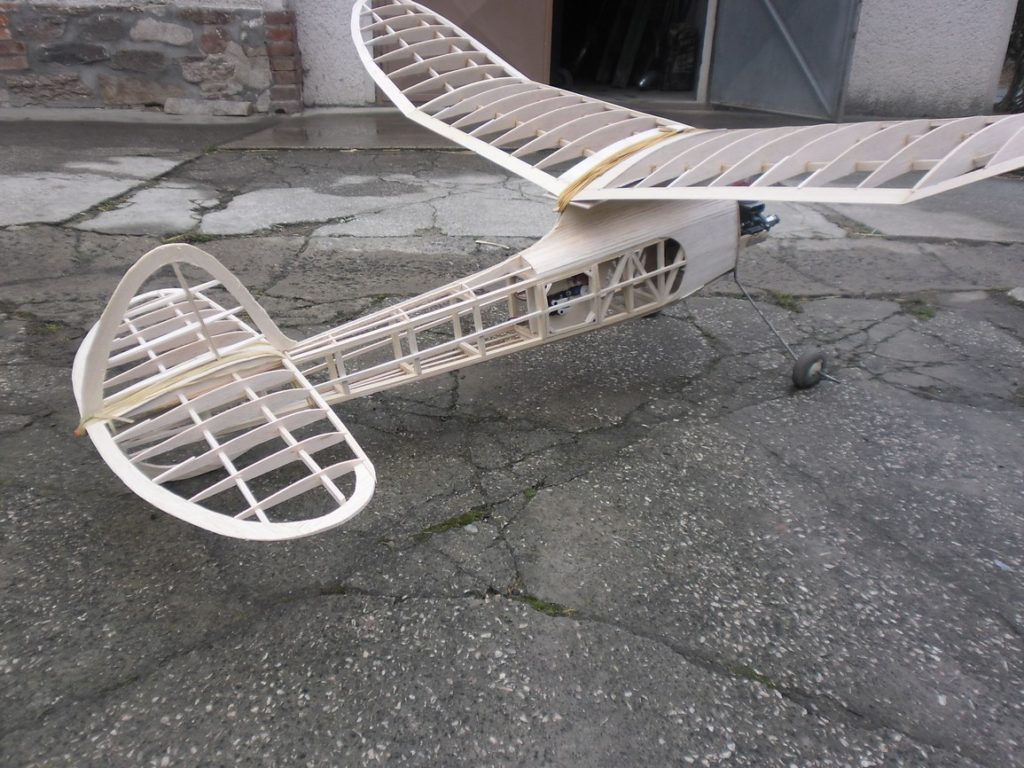

P.S. Na celkových snímcích ještě nejsou kola ve vhodném rozměru ale jen ta, co jsem v dílně na focení našel…

Petr Knob, Blatnice, 19.4.2020
