M I L O N A – 45 Konstrukce Miloslav Navrátil 1945 Letecko – modelářský klub Rousínov

Po nějaké době se v mojí mailové poště objevil zajímavý dopis s přílohou od Jana Kypty z Mladějova. Článeček nebyl tentokráte dlouhý, ale věcný. Jak je u Honzy zvykem, odkrývá historii dalšího modelu, která je doložena skutečně originálními nákresy autora včetně ověření a podpisu. Takto nějak by měly vypadat podklady na historický model, který sice nebyl v rozhodné době publikován, ale dochoval se jeho výkres, fotografie a byl konstruktérem autorizován. Je to něco zcela jiného než nakreslit plán podle „mušky“ a vydávat jej za autentický historický model…..  Rád jsem proto zajistil publikaci článečku na webu KHMM, neb podobných příspěvků mnoho nemáme.  V nezměněné podobě tedy  předávám list Janu Kyptovi a děkuji i Miloslavu Navrátilovi.

                                                                                                                             Dr.Slupský – editor článku

        Vážení kolegové,

když jsem si prohlížel  články  ze svahových soutěží s modelem Vosa, dostal jsem nápad představit Vám také model pro létání na svahu.  Je  mírně starší než vaše Vosy a dokonce si myslím, že by mohl být opatřen i RC soupravou, aniž by bylo nutno nějaký zvláštním způsobem upravovat ocasní plochy.

Větroň vznikl v roce 1945, kdy to byla první vlastní konstrukce tehdy osmnáctiletého Miloslava  Navrátila, který v tomto roce založil v Rousínově modelářský klub.

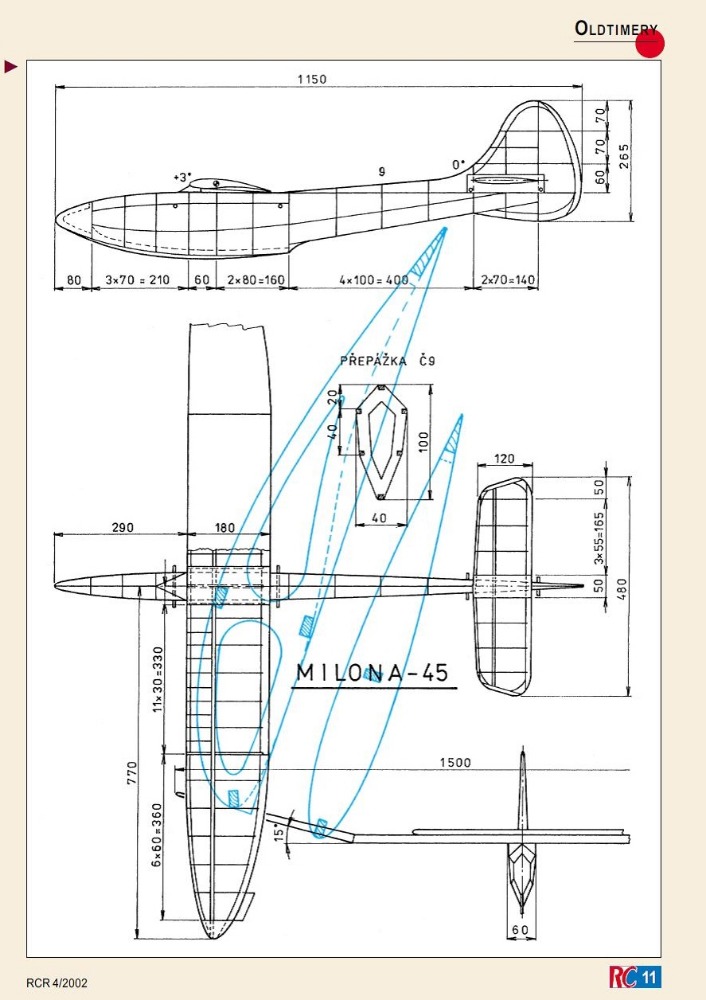

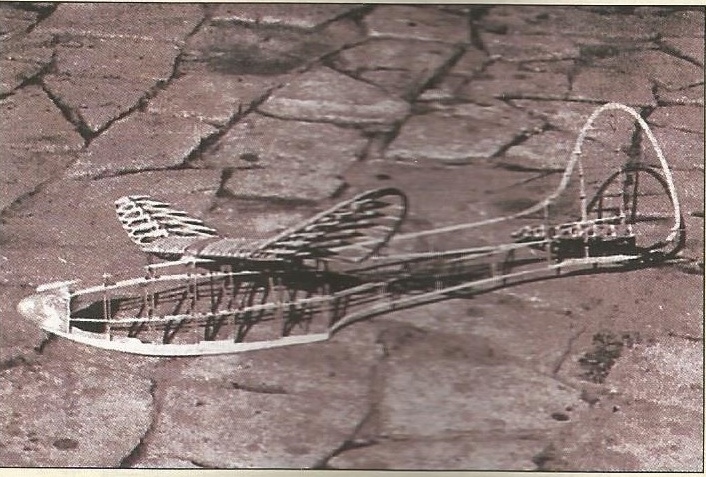

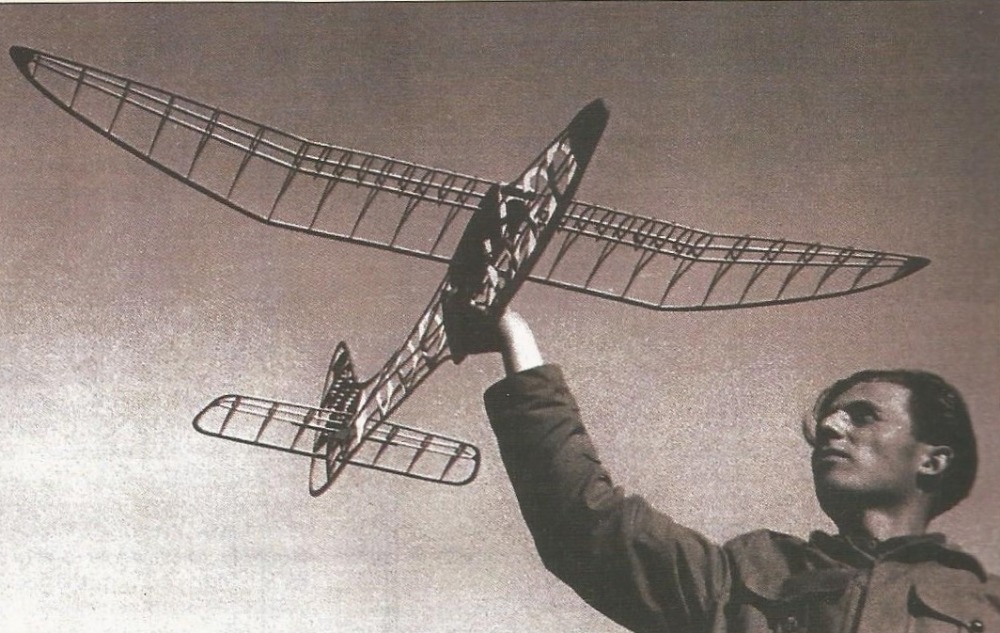

Můžete mi namítnout, že jste na tento model malý plánek s popisem viděli. Máte pravdu. V časopise RC – revue, v čísle 4, ročníku 2002, se objevila malá „muška“ s popisem a dvěma fotografiemi. Vše napsal a nakreslil pan Alois Šild, po Miloslavu Navrátilovi dlouholetý náčelník Rousínovského klubu.

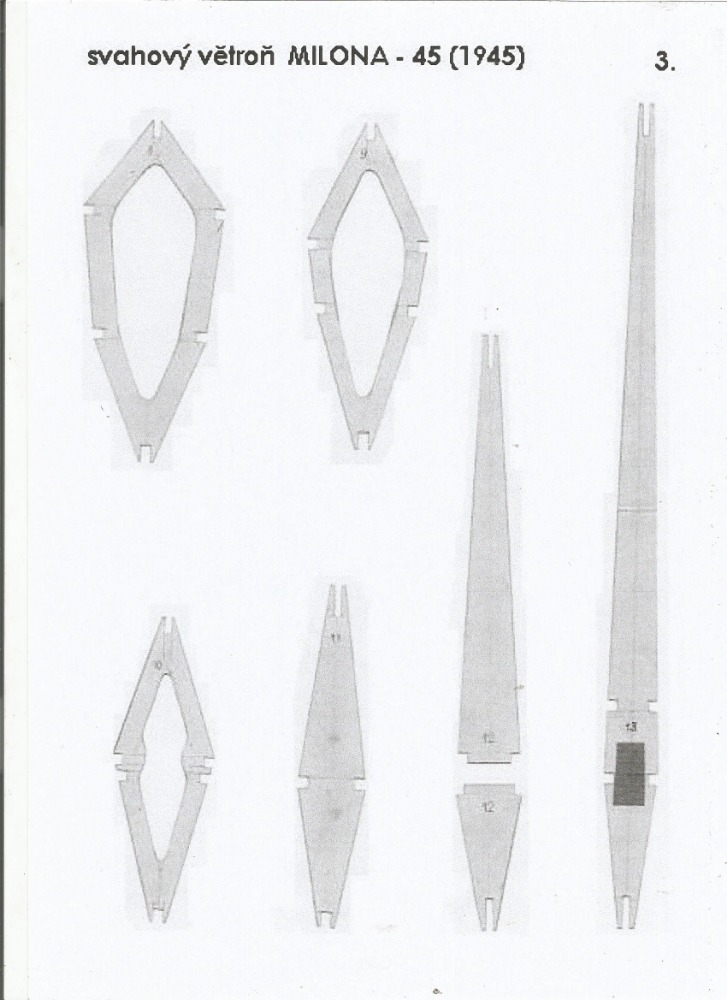

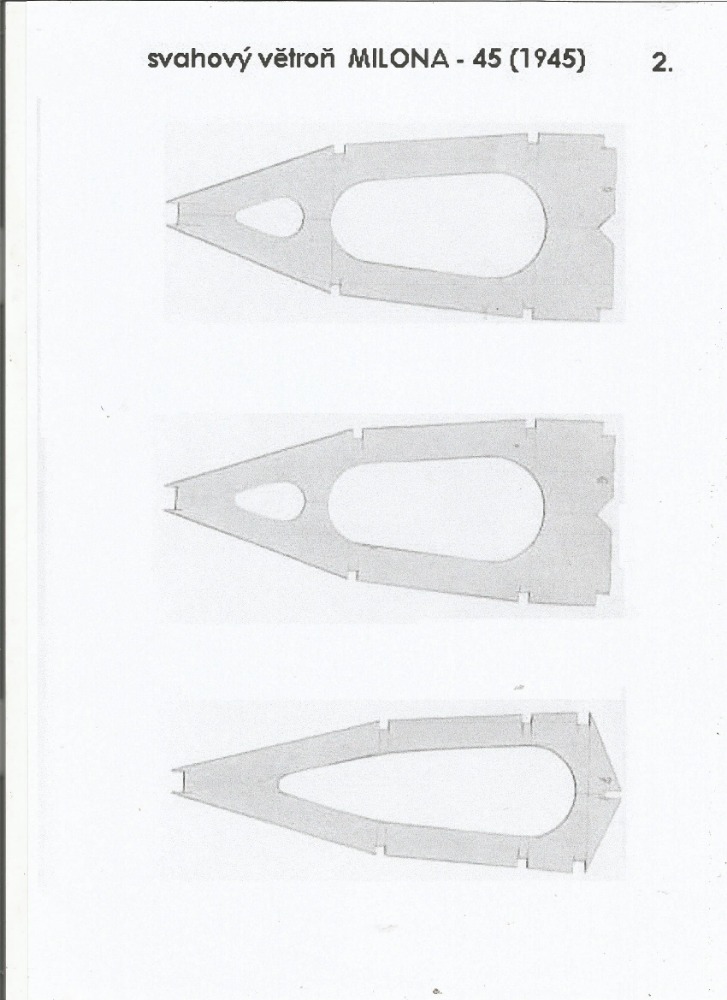

Kresbu do RCM nakreslil, podle originálního stavebního podkladu 1:1, který od. M.Navrátila dostal ( stavební plán pro sebe nepotřeboval pan Navrátit dělat) . Původní  stavební podklad, který se dochoval, byl nakreslený na tehdy  (před 73 roky) vyráběném balicím papíře.  Z tohoto originálu jsem dostal kopii, kterou zhotovil pan Navrátil. Na ní je napsáno, že byla zkopírována z originálního plánu. Je doplněna datem a podpisem M. Navrátila. Na model jsou k dispozici všechny přepážky trupu i žebra křídla  a SOP.  Kopii pracovního plánku nemohu přiložit, jelikož po nafocení je špatně čitelná pro zveřejnění,neb je kreslená tužkou. Zájemcům jsem ochoten udělat kopie, kde najdou jak  obrysové tvary, tak i potřebné kóty.

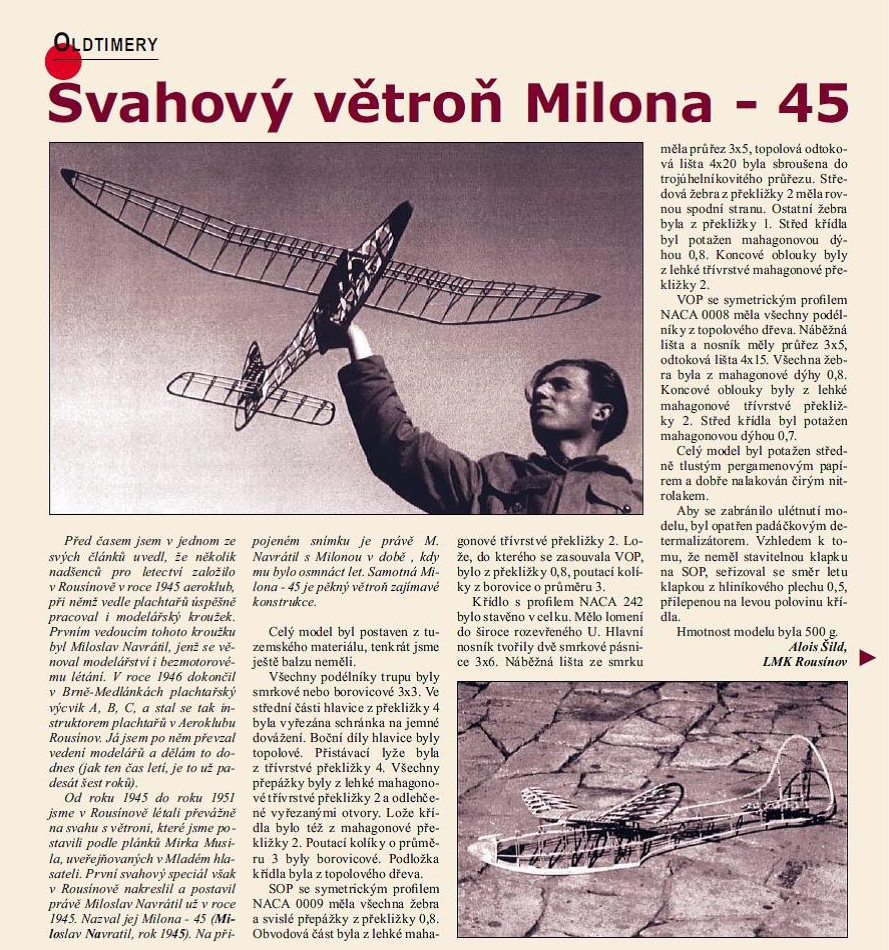

Pro úplnost přikládám i  stavební popis Milony 45 tak, jak byl zveřejněný v časopise RC-revue číslo 4/ 2002.

Publikační zdroje:    1. Soukromý archív Miloslava Navrátila                                                                                                                 2. Časopis RC Modely

20.1.2019                                                                                    Jan Kypta   Mladějov
